使用Nginx+Tomcat實現負載均衡的全過程
Nginx + Tomcat 實現負載均衡
1. 環境
Linux version: 5.4.0-96-generic OS Version: ubuntu1~20.04 Architecture: amd64 Nginx version: nginx/1.18.0 (Ubuntu) JVM Version: 11.0.15+10-Ubuntu-0ubuntu0.20.04.1 Tomcat Version: Apache Tomcat/9.0.63
2. 安裝
2.1 安裝 Nginx
在命令行輸入：
sudo apt-get install nginx
測試命令：
sudo nginx -t
窗口顯示：
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok nginx: configuration file /etc/nginx/nginx.conf test is successful

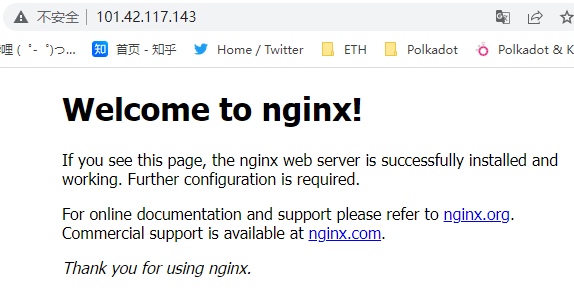

在瀏覽器輸入服務器 ip：
2.2 安裝 Java
安裝 jdk：
sudo apt-get -y install openjdk-11-jdk
查看版本：
java --version
輸出如下：
openjdk 11.0.15 2022-04-19 OpenJDK Runtime Environment (build 11.0.15+10-Ubuntu-0ubuntu0.20.04.1) OpenJDK 64-Bit Server VM (build 11.0.15+10-Ubuntu-0ubuntu0.20.04.1, mixed mode, sharing)
安裝成功。
查看 Java 的安裝位置：
update-alternatives --config java
輸出如下：
There is only one alternative in link group java (providing /usr/bin/java): /usr/lib/jvm/java-11-openjdk-amd64/bin/java
將 $JAVA_HOME 添加到環境變量：
sudo vim $HOME/.bashrc shift+G
在行尾添加：
export JAVA_HOME=/usr/lib/jvm/java-11-openjdk-amd64 export PATH=$PATH:$JAVA_HOME
退出 vim ，激活環境變量：
source $HOME/.bashrc
驗證環境變量：
echo $JAVA_HOME
輸出如下，激活成功。
/usr/lib/jvm/java-11-openjdk-amd64
2.3 安裝 Tomcat
官網下載的 Tomcat 9.0.63，注意需為 Core/tar.gz(pgp, sha512) 版本，或 點此下載 ，將文件上傳到服務器中的路徑 /usr/local 下，輸入下列命令解壓：
cd /usr/local && tar -zxvf apache-tomcat-9.0.63.tar.gz
配置環境變量，打開 Tomcat 啟動腳本：
cd apache-tomcat-9.0.63 && vim bin/startup.sh shift+G
在語句 exec "$PRGDIR"/"$EXECUTABLE" start "$@" 的上一行插入下列語句：
JAVA_HOME=/usr/lib/jvm/java-11-openjdk-amd64 JRE_HOME=$JAVA_HOME/jre PATH=$PATH:$JAVA_HOME/bin:$JRE_HOME CLASSPATH=.:$JRE_HOME/lib/rt.jar:$JAVA_HOME/lib/dt.jar:$JAVA_HOME/lib/tools.jar TOMCAT_HOME=/usr/local/apache-tomcat-9.0.63
保存并退出。
開放服務器的 8080 端口：
firewall-cmd --zone=public --add-port=8080/tcp --permanent
重啟防火墻
systemctl restart firewalld.service
去云服務器管理控制臺添加安全組：
運行：
./bin/shutdown.sh && rm -rf logs/catalina.out && ./bin/startup.sh ; tail -f logs/catalina.out
輸出應該如下所示：

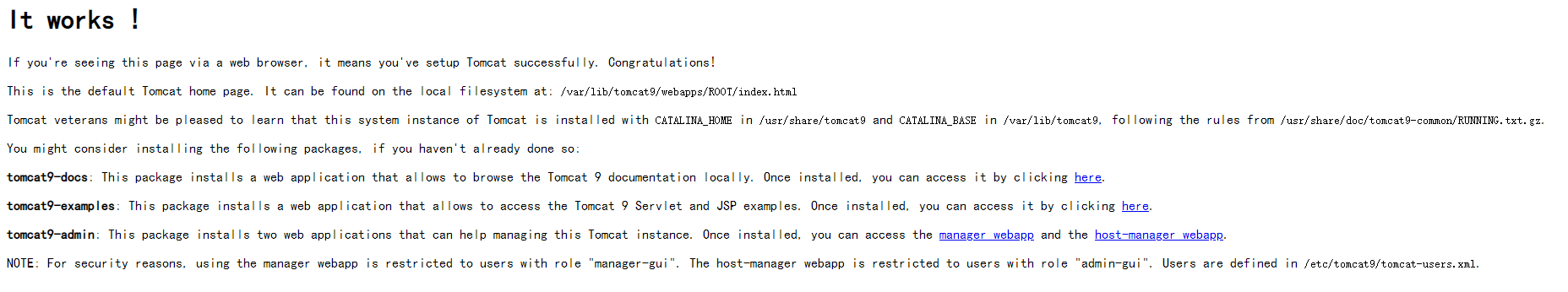

在瀏覽器訪問 $ip:8080，顯示：
說明你配置成功。
3. 部署
3.1 Tomcat 服務器部署
本實驗需要使用 3 個端口，分別使用 8001，8082，8083，在騰訊云控制臺開放端口后，在 shell 中手動開放端口并重啟防火墻：
firewall-cmd --zone=public --add-port=8081/tcp --permanent firewall-cmd --zone=public --add-port=8082/tcp --permanent firewall-cmd --zone=public --add-port=8083/tcp --permanent systemctl restart firewalld.service
注意去騰訊云開啟你的安全組
我們使用 Tomcat 自帶的 3 個 Web 項目來實現不同的端口訪問不同的應用，假設你完全按照上文的方式操作，那么此時你的 Tomcat 為 /usr/local/apache-tomcat-9.0.63，根據根路徑打開服務器的配置文件：
cd /usr/local/apache-tomcat-9.0.63/conf && vim server.xml
刪除掉原代碼，換成以下代碼：
<?xml version="1.0" encoding="UTF-8"?>
<Server port="8005" shutdown="SHUTDOWN">
<Listener className="org.apache.catalina.startup.VersionLoggerListener" />
<Listener className="org.apache.catalina.core.AprLifecycleListener" SSLEngine="on" />
<Listener className="org.apache.catalina.core.JreMemoryLeakPreventionListener" />
<Listener className="org.apache.catalina.mbeans.GlobalResourcesLifecycleListener" />
<Listener className="org.apache.catalina.core.ThreadLocalLeakPreventionListener" />
<GlobalNamingResources>
<Resource name="UserDatabase" auth="Container"
type="org.apache.catalina.UserDatabase"
description="User database that can be updated and saved"
factory="org.apache.catalina.users.MemoryUserDatabaseFactory"
pathname="conf/tomcat-users.xml" />
</GlobalNamingResources>
<Service name="Catalina">
<Connector port="8081" protocol="HTTP/1.1"
connectionTimeout="20000"
redirectPort="8443" />
<Engine name="Catalina" defaultHost="localhost">
<Realm className="org.apache.catalina.realm.LockOutRealm">
<Realm className="org.apache.catalina.realm.UserDatabaseRealm" resourceName="UserDatabase"/>
</Realm>
<Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true"> <Context path="" docBase="ROOT" reloadable="true" /> <Valve className="org.apache.catalina.valves.AccessLogValve" directory="logs"
prefix="localhost_access_log" suffix=".txt"
pattern="%h %l %u %t "%r" %s %b" />
</Host>
</Engine>
</Service>
<Service name="Catalina2">
<Connector port="8082" protocol="HTTP/1.1"
connectionTimeout="20000"
redirectPort="8443" />
<Engine name="Catalina2" defaultHost="localhost">
<Realm className="org.apache.catalina.realm.LockOutRealm">
<Realm className="org.apache.catalina.realm.UserDatabaseRealm" resourceName="UserDatabase"/>
</Realm>
<Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true"> <Context path="" docBase="examples" reloadable="true" /> <Valve className="org.apache.catalina.valves.AccessLogValve" directory="logs"
prefix="localhost_access_log" suffix=".txt"
pattern="%h %l %u %t "%r" %s %b" />
</Host>
</Engine>
</Service>
<Service name="Catalina3">
<Connector port="8083" protocol="HTTP/1.1"
connectionTimeout="20000"
redirectPort="8443" />
<Engine name="Catalina3" defaultHost="localhost">
<Realm className="org.apache.catalina.realm.LockOutRealm">
<Realm className="org.apache.catalina.realm.UserDatabaseRealm" resourceName="UserDatabase"/>
</Realm>
<Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true"> <Context path="" docBase="examples/websocket" reloadable="true" /> <Valve className="org.apache.catalina.valves.AccessLogValve" directory="logs"
prefix="localhost_access_log" suffix=".txt"
pattern="%h %l %u %t "%r" %s %b" />
</Host>
</Engine>
</Service>
</Server>
這樣，通過 $ip:8081、$ip:8082、$ip:8083 分別訪問就可以得到不同的服務端。
8083 端口的資源不完整，因為 Tomcat 默認只提供了 2 個有效的 app，第三個端口會返回一個 404 頁面，某種程度上它也是一個應用。
3.2 Nginx 反向代理
編輯 nginx.conf 配置文件：
vim /etc/nginx/nginx.conf
將下列語句插入到模塊 http 的末尾：
upstream tomcat_server {
server 101.42.117.143:8081;
server 101.42.117.143:8082;
server 101.42.117.143:8083;
}
server {
listen 80;
server_name 101.42.117.143;
location / {
proxy_pass http://tomcat_server;
proxy_set_header Host $host;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
}
}
啟動或重啟 nginx：
nginx 或 nginx -s reload
這樣，可以直接訪問 80 端口，或 $ip 后將其代理到后端的 3 臺服務器上。
nginx 默認采用輪詢策略。
4. 負載均衡
4.1 輪詢
輪詢策略 nginx.conf 的配置如下：
upstream tomcat_server {
server 101.42.117.143:8081 weight=1;
server 101.42.117.143:8082 weight=1;
server 101.42.117.143:8083 weight=1;
}
server {
listen 80;
server_name 101.42.117.143;
location / {
proxy_pass http://tomcat_server;
proxy_set_header Host $host;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
}
}
重啟 nginx：
nginx -s reload
使用 postman 頻繁訪問，頁面出現的頻率是 ABC ABC ABC ABC。
4.2 加權輪詢
加權輪詢策略 nginx.conf 的配置如下：
upstream tomcat_server {
server 101.42.117.143:8081 weight=1;
server 101.42.117.143:8082 weight=3;
server 101.42.117.143:8083 weight=5;
}
server {
listen 80;
server_name 101.42.117.143;
location / {
proxy_pass http://tomcat_server;
proxy_set_header Host $host;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
}
}
重啟 nginx：
nginx -s reload
使用 postman 頻繁訪問，頁面出現的頻率是 CBCACBCBC CBCACBCBC。
該算法稱為提案者輪換選擇算法，每一輪都會將被選中的對象減去總權重值，每一輪都會將各結點的權重值加上固定的預設權重值，這是一個公平的輪換算法，可以防止權重過大的結點持續占據資源。過程如下：
| 初始權重 | 加權 | 選擇 | 選中者減去權重和 |
|---|---|---|---|
| 0 0 0 | 1 3 5 | C | 1 3 -4 |
| 1 3 -4 | 2 6 1 | B | 2 -3 1 |
| 2 -3 1 | 3 0 6 | C | 3 0 -3 |
| 3 0 -3 | 4 3 2 | A | -5 3 2 |
| -5 3 2 | -4 6 7 | C | -4 6 -2 |
| -4 6 -2 | -3 9 3 | B | -3 0 3 |
| -3 0 3 | -2 3 8 | C | -2 3 -1 |
| -2 3 -1 | -1 6 4 | B | -1 -3 4 |
| -1 -3 4 | 0 0 9 | C | 0 0 0 |
| 0 0 0 | 1 3 5 | C | 1 3 -4 |
| 1 3 -4 | 2 6 1 | B | 2 -3 1 |
| 2 -3 1 | 3 0 6 | C | 3 0 -3 |
| … | … | … | … |
4.2 IP Hash
IP Hash 策略 nginx.conf 的配置如下：
upstream tomcat_server {
server 101.42.117.143:8081;
server 101.42.117.143:8082;
server 101.42.117.143:8083;
ip_hash;
}
server {
listen 80;
server_name 101.42.117.143;
location / {
proxy_pass http://tomcat_server;
proxy_set_header Host $host;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
}
}
重啟 nginx：
nginx -s reload
它會將主機的 $ip 哈希映射到一個隨機的固定值，然后對 3 取模得到響應的端口序號；
使用主機 1 的 postman 頻繁訪問，頁面出現的頻率是 AAAAAA；
使用主機 2 的 postman 頻繁訪問，頁面出現的頻率是 BBBBBB。
總結
到此這篇關于使用Nginx+Tomcat實現負載均衡的文章就介紹到這了,更多相關Nginx+Tomcat負載均衡內容請搜索本站以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持本站！
