PyQt5實現將Matplotlib圖像嵌入到Scoll Area中顯示滾動條效果
如題目所述，又是花費了兩天的時間實現了該功能，本來今天下午有些心灰意冷，打算放棄嵌入到Scoll Area中的想法，但最后還是心里一緊，仔細梳理了一下邏輯，最終實現了功能

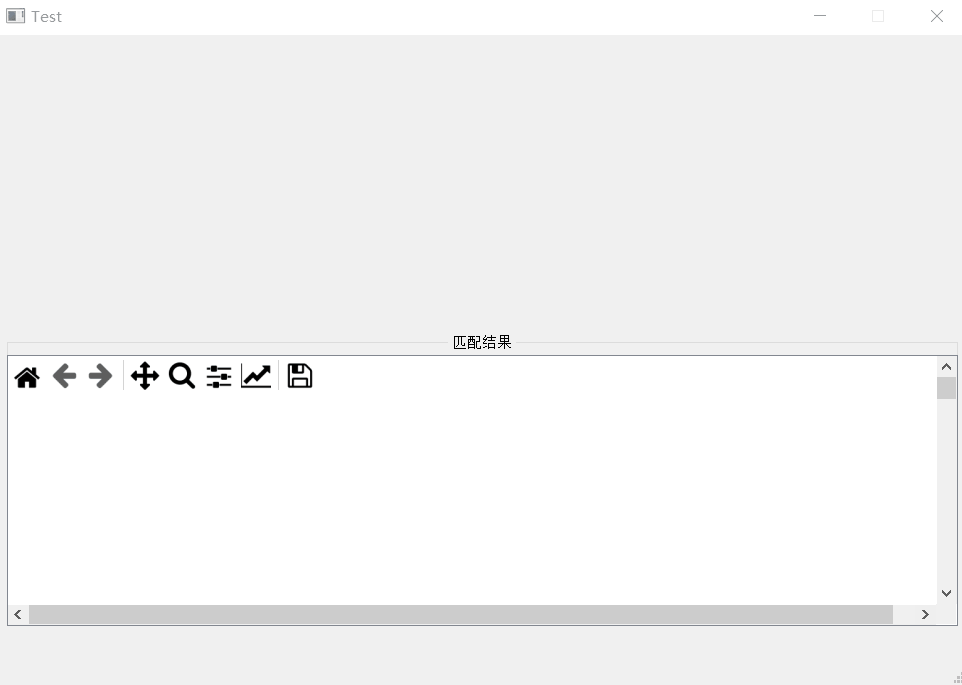

效果展示
注意：當你想實現一個子功能的時候，可以從新創建兩個文件：
×××.ui文件（如上圖效果展示是和我項目里的位置一樣的）×××.py文件（用來實現功能）
截圖
如上圖所示，
紅色框里的文件是實現效果展示的所有源文件。但是文件夾testcode是為了實現將Matplotlib圖像嵌入到Scoll Area中所做的所有工作，稍后我會將參考資源放入文章末尾
一、解決步驟

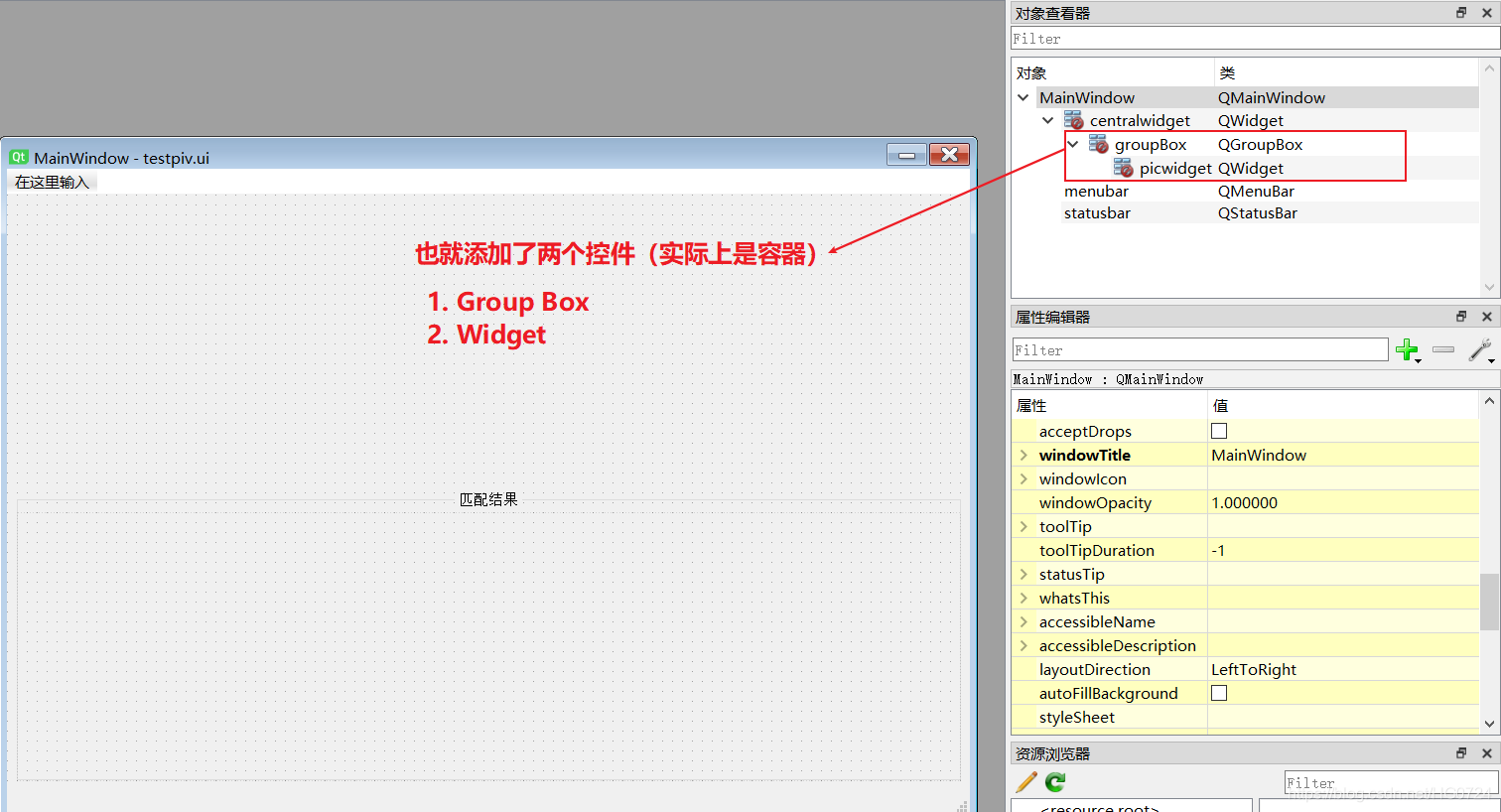

1.1 qt designer
設計ui文件，控件的位置需要和自己項目中控件的位置相同，以便功能實現后方便項目調用
保存為
testpiv.ui文件
1.2 pycharm編寫程序
直加看代碼不懂得話，建議查看1.3中的參考文章，我實現該功能也是來源于這些
代碼
import cv2
import os
import sys
import math
from PyQt5 import QtCore
from PyQt5.QtWidgets import *
from PyQt5.uic import loadUi
import matplotlib
from matplotlib import pyplot as plt
matplotlib.use("Qt5Agg") # 聲明使用QT5
from matplotlib.backends.backend_qt5agg import FigureCanvasQTAgg as FigureCanvas
matplotlib.use("Qt5Agg") # 聲明使用QT5
from matplotlib.backends.backend_qt5agg import NavigationToolbar2QT as NavigationToolbar
#創建一個matplotlib圖形繪制類
class MyFigure(FigureCanvas):
def __init__(self,width, height, dpi):
# 創建一個Figure,該Figure為matplotlib下的Figure，不是matplotlib.pyplot下面的Figure
self.fig = plt.figure(figsize=(width, height), dpi=dpi)
# 在父類中激活Figure窗口，此句必不可少，否則不能顯示圖形
super(MyFigure,self).__init__(self.fig)
# 調用Figure下面的add_subplot方法，類似于matplotlib.pyplot下面的subplot(1,1,1)方法
class scollarea_showpic(QMainWindow):
def __init__(self, queryPath=None, samplePath=None,limit_value = None):
super().__init__()
self.queryPath = queryPath # 圖庫路徑
self.samplePath = samplePath # 樣本圖片
self.limit_value = limit_value
self.ui()
plt.rcParams['font.sans-serif'] = ['KaiTi'] # 只有這樣中文字體才可以顯示
def ui(self):
loadUi('./testpiv.ui', self)
self.SIFT(self.queryPath,self.samplePath,self.limit_value)
def getMatchNum(self,matches,ratio):
'''返回特征點匹配數量和匹配掩碼'''
matchesMask=[[0,0] for i in range(len(matches))]
matchNum=0
for i,(m,n) in enumerate(matches):
if m.distance < ratio * n.distance: #將距離比率小于ratio的匹配點刪選出來
matchesMask[i]=[1,0]
matchNum+=1
return (matchNum,matchesMask)
def SIFT(self,dirpath,picpath,limit_value):
# path='F:/python/gradu_design/gra_des/'
queryPath=dirpath #圖庫路徑
samplePath=picpath #樣本圖片
comparisonImageList=[] #記錄比較結果
#創建SIFT特征提取器
sift = cv2.xfeatures2d.SIFT_create()
#創建FLANN匹配對象
"""
FLANN是類似最近鄰的快速匹配庫
它會根據數據本身選擇最合適的算法來處理數據
比其他搜索算法快10倍
"""
FLANN_INDEX_KDTREE=0
indexParams=dict(algorithm=FLANN_INDEX_KDTREE,trees=5)
searchParams=dict(checks=50)
flann=cv2.FlannBasedMatcher(indexParams,searchParams)
sampleImage=cv2.imread(samplePath,0)
kp1, des1 = sift.detectAndCompute(sampleImage, None) #提取樣本圖片的特征
for parent,dirnames,filenames in os.walk(queryPath):
print('parent :',parent,'','dirnames :',dirnames)
for p in filenames:
p=queryPath+p
# print('pic file name :',p)
queryImage=cv2.imread(p,0)
kp2, des2 = sift.detectAndCompute(queryImage, None) #提取比對圖片的特征
matches=flann.knnMatch(des1,des2,k=2) #匹配特征點，為了刪選匹配點，指定k為2，這樣對樣本圖的每個特征點，返回兩個匹配
(matchNum,matchesMask) = self.getMatchNum(matches,0.9) #通過比率條件，計算出匹配程度
matchRatio=matchNum*100/len(matches)
drawParams=dict(matchColor=(0,255,0),singlePointColor=(255,0,0),matchesMask=matchesMask,flags=0)
comparisonImage=cv2.drawMatchesKnn(sampleImage,kp1,queryImage,kp2,matches,None,**drawParams)
comparisonImageList.append((comparisonImage,matchRatio)) #記錄下結果
comparisonImageList.sort(key=lambda x:x[1],reverse=True) #按照匹配度排序 降序
new_comparisonImageList = comparisonImageList[:limit_value]
count=len(new_comparisonImageList)
column = 1 # 列
row = math.ceil(count/column) # 行math.ceil: 函數返回大于或等于一個給定數字的最小整數
print('列:',column, ' ','行:',row)
#繪圖顯示
F = MyFigure(width=10, height=10, dpi=100) # 500 * 400
for index,(image,ratio) in enumerate(new_comparisonImageList):
F.axes = F.fig.add_subplot(row,column,index+1)
F.axes.set_title('Similiarity %.2f%%' % ratio)
plt.imshow(image)
# 調整subplot之間的間隙大小
plt.subplots_adjust(hspace=0.2)
self.figure = F.fig
# FigureCanvas:畫布
self.canvas = FigureCanvas(self.figure) # fig 有 canvas
self.canvas.resize(self.picwidget.width(), 3000) # 畫布大小
self.scrollArea = QScrollArea(self.picwidget) # picwidget上有scroll
self.scrollArea.setFixedSize(self.picwidget.width(), self.picwidget.height())
self.scrollArea.setWidget(self.canvas) # widget上有scrollscroll有canvas
self.nav = NavigationToolbar(self.canvas, self.picwidget) # 創建工具欄
self.setMinimumSize(self.width(), self.height())
self.setMaximumSize(self.width(), self.height())
self.setWindowTitle('Test')
if __name__ == "__main__":
app = QApplication(sys.argv)
queryPath='F:/python/gradu_design/gra_des/imges/' #圖庫路徑
samplePath='F:/python/gradu_design/gra_des/imges/resized_logo1_1.jpg' #樣本圖片
main = scollarea_showpic(queryPath,samplePath,3)
main.show()
sys.exit(app.exec_())
下載地址
源碼下載：test_scollarea.py
總結
從目前我的認知來講，你想要實現的功能，基本上換一種思路、想法，都是可能會有解決方案的，只不過可能難度不同，你需要投入的精力不同。
結合本篇博客來說，從我產生這個想法來說，我一直在找資料，從一開始的簡單搜索同一個內容到后面轉變搜索思路，到最后梳理邏輯框架、代碼，最后實現功能，此過程耗費的時間（兩天多）不算長，但也不算短。中間的過程是煎熬的，幾次試圖想放棄，最后還是挺了過來，還是很開心的。
只要不放棄，你就可以！
