matplotlib共享坐標軸的實現(X或Y坐標軸)
發布日期：2022-06-24 14:17 | 文章來源：源碼之家
1. 概述
共享坐標軸就是幾幅子圖之間共享x軸或y軸，這一部分主要了解如何在利用matplotlib制圖時共享坐標軸。
pyplot.subplots（nrows = 1，ncols = 1，sharex = False，sharey = False， squeeze = True，subplot_kw =無，gridspec_kw =無，** fig_kw ）
參數：
nrows：行數
ncols：列數
sharex：是否共享X軸坐標
sharey：是否共享Y軸坐標
返回值：Figure，Axes對象數組
一、sharex和sharey 代碼示例：
'''
1. 程序目的：
基于sharex和sharey實現
(1) 共享x軸
(2) 共享y軸
(3) 同時共享x軸和y軸
(4) 調整子圖之間的距離
2. 版本
2.1 山東青島 2021年5月18日 Version 1
'''
# 1. 相關模塊導入
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei'] # 正常顯示中文字體
plt.rcParams['axes.unicode_minus'] = False # 正常顯示負號
# 2. 創建制圖數據
x = np.linspace(-5,5,100)
y_1 = np.sin(x)
y_2 = np.cos(x)
y_3 = y_2*2
# 3. 繪圖

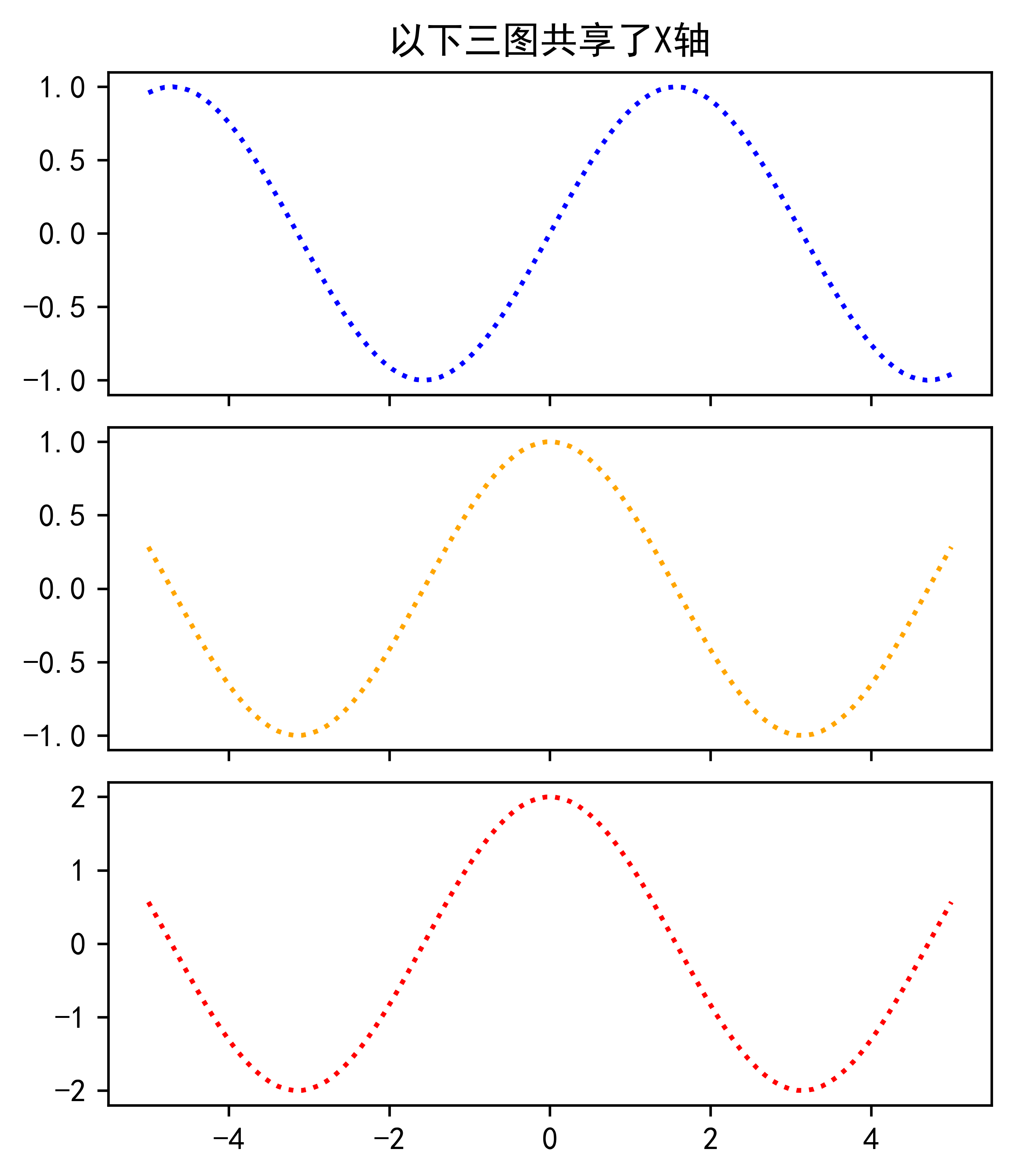

# 3.1 共享X軸
figure,(ax1,ax2,ax3) = plt.subplots(3,1,
figsize=(5,6),
dpi=600,
# 共享x軸
sharex=True)
ax1.plot(x,y_1,c='blue',linestyle=':')
ax2.plot(x,y_2,c='orange',linestyle=':')
ax3.plot(x,y_3,c='r',linestyle=':')
# 調整子圖形之間的縱向距離
figure.subplots_adjust(hspace=0.1)
ax1.set_title('以下三圖共享了X軸') # 其實更合理的添加圖名時figure.subtitle()

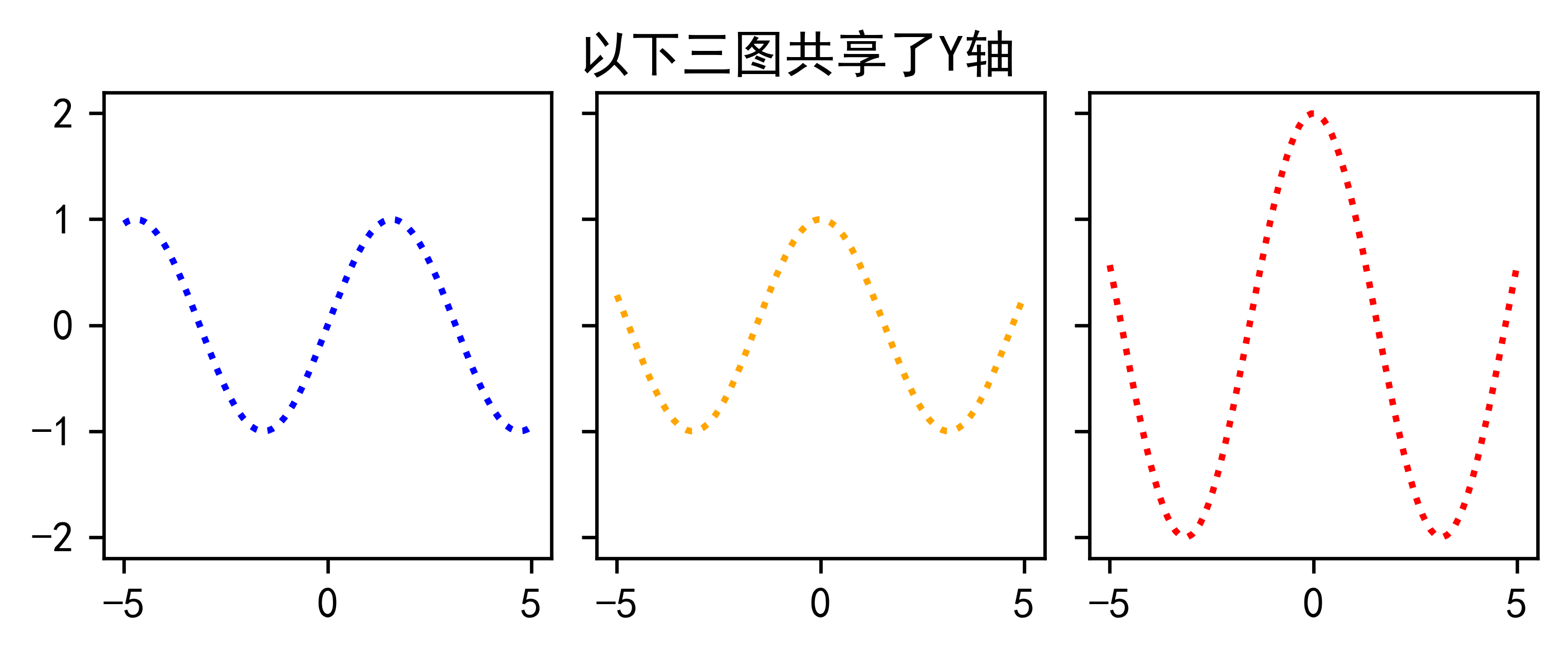

# 3.2 共享Y軸
# 創建新的繪圖figure和axes對象
figure,(ax1,ax2,ax3) = plt.subplots(1,3,
figsize=(6,2),
dpi=600,
# 共享y軸
sharey=True)
figure.suptitle('以下三圖共享了Y軸')
ax1.plot(x,y_1,c='blue',linestyle=':')
ax2.plot(x,y_2,c='orange',linestyle=':')
ax3.plot(x,y_3,c='r',linestyle=':')
# 調整子圖形之間的橫向距離
figure.subplots_adjust(wspace=0.1)

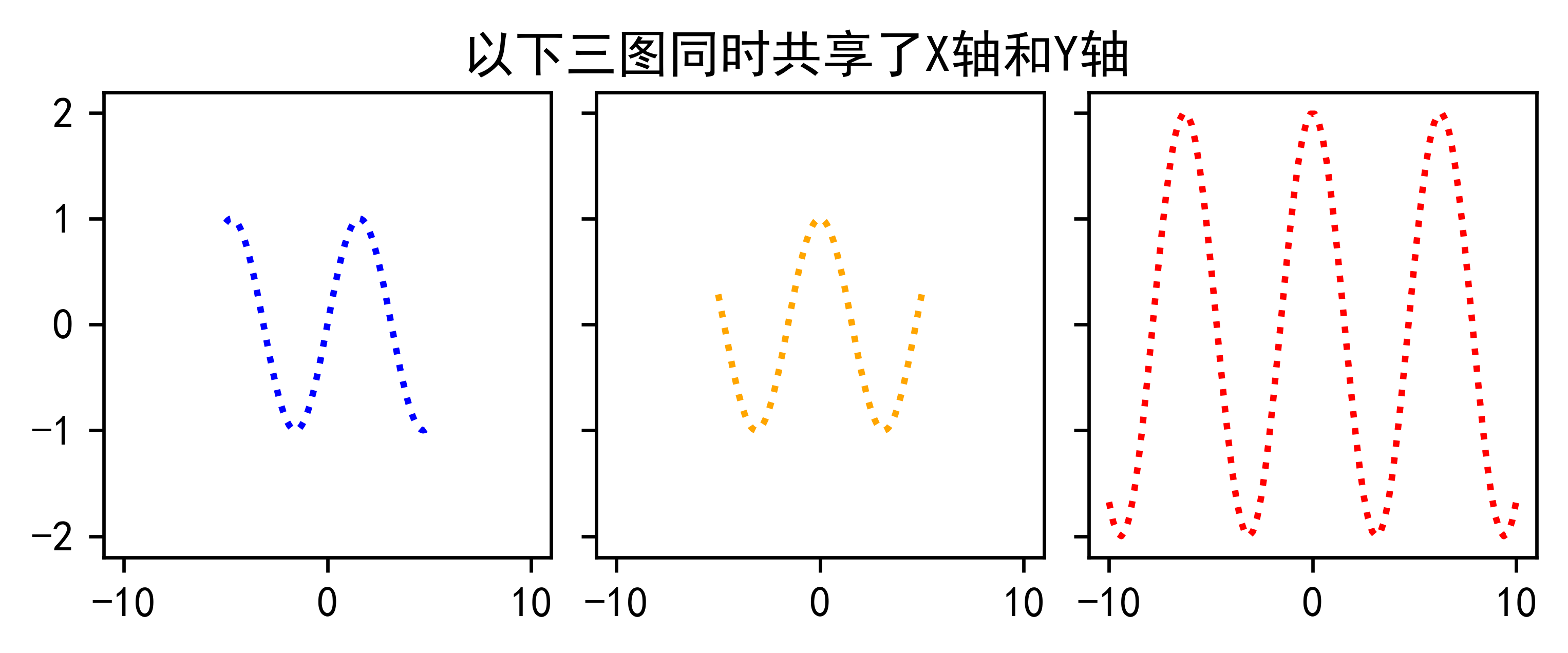

# 3.3 同時共享x軸和y軸
# 創建新的繪圖figure和axes對象
figure,(ax1,ax2,ax3) = plt.subplots(1,3,
figsize=(6,2),
dpi=600,
# 共享x軸
sharex=True,
# 共享y軸
sharey=True)
x4 = np.linspace(-10,10,100)
y_4 = np.cos(x4)*2
figure.suptitle('以下三圖同時共享了X軸和Y軸')
ax1.plot(x,y_1,c='blue',linestyle=':')
ax2.plot(x,y_2,c='orange',linestyle=':')
ax3.plot(x4,y_4,c='r',linestyle=':')
# 調整子圖形之間的橫向距離
figure.subplots_adjust(wspace=0.1)
plt.show()
制圖結果：

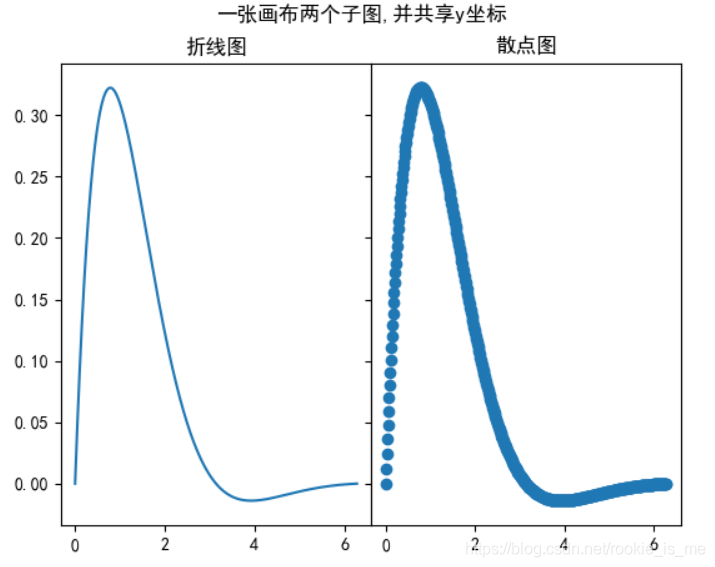

實例2
import matplotlib.pyplot as plt
import numpy as np
plt.rcParams['font.sans-serif']=['SimHei']
plt.rcParams['axes.unicode_minus']=False
x=np.linspace(0,2*np.pi,500)
y=np.sin(x)*np.exp(-x)
fig,ax=plt.subplots(nrows=1,ncols=2,sharey=True)
ax1=ax[0]
ax1.plot(x,y)
ax1.set_title("折線圖")
ax2=ax[1]
ax2.scatter(x,y)
ax2.set_title("散點圖")
plt.suptitle("一張畫布兩個子圖,并共享y坐標")
#刪除空隙wspace為兩圖的水平距離，hspace為兩圖的垂直距離
fig.subplots_adjust(wspace=0)
plt.show()

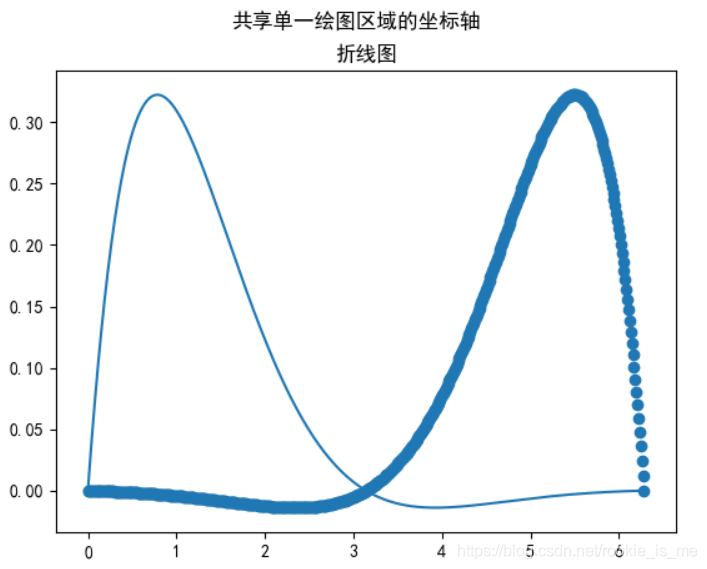

import matplotlib.pyplot as plt
import numpy as np
plt.rcParams['font.sans-serif']=['SimHei']
plt.rcParams['axes.unicode_minus']=False
x=np.linspace(0,2*np.pi,500)
y=np.sin(x)*np.exp(-x)
fig,ax=plt.subplots(nrows=1,ncols=1)
ax.plot(x,y)
ax.set_title("折線圖")
ax.scatter(x,y[::-1])
plt.suptitle("共享單一繪圖區域的坐標軸")
plt.show()
到此這篇關于matplotlib共享坐標軸的實現(X或Y坐標軸)的文章就介紹到這了,更多相關matplotlib共享坐標軸內容請搜索本站以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持本站！
