Python數據分析之Matplotlib的常用操作總結
發布日期：2022-02-02 15:36 | 文章來源：腳本之家
使用準備
使用matplotlib需引入：
import matplotlib.pyplot as plt
通常2會配合著numpy使用，numpy引入：
import numpy as np

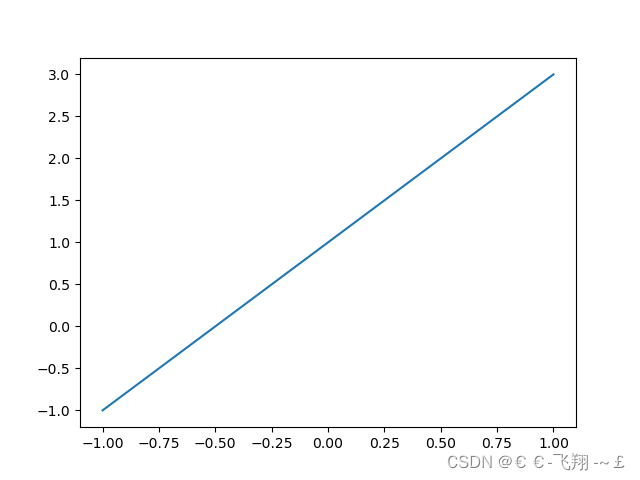

1、簡單的繪制圖像
def matplotlib_draw(): # 從-1到1生成100個點，包括最后一個點，默認為不包括最后一個點 x = np.linspace(-1, 1, 100, endpoint=True) y = 2 * x + 1 plt.plot(x, y) # plot將信息傳入圖中 plt.show() # 展示圖片

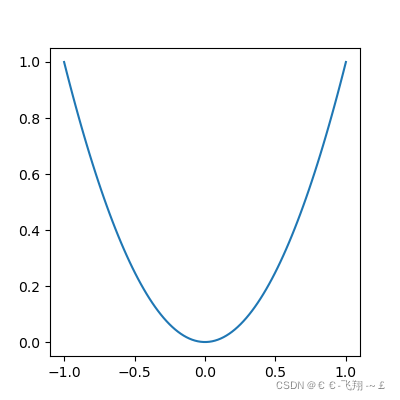

2、視圖面板的常用操作
def matplotlib_figure(): x = np.linspace(-1, 1, 100) y1 = 2 * x + 1 y2 = x ** 2 # 平方 plt.figure() # figure是視圖面板 plt.plot(x, y1) # 這里再創建一個視圖面板，最后會生成兩張圖，figure只繪制范圍以下的部分 plt.figure(figsize=(4, 4)) # 設置視圖長寬 plt.plot(x, y2) plt.show()

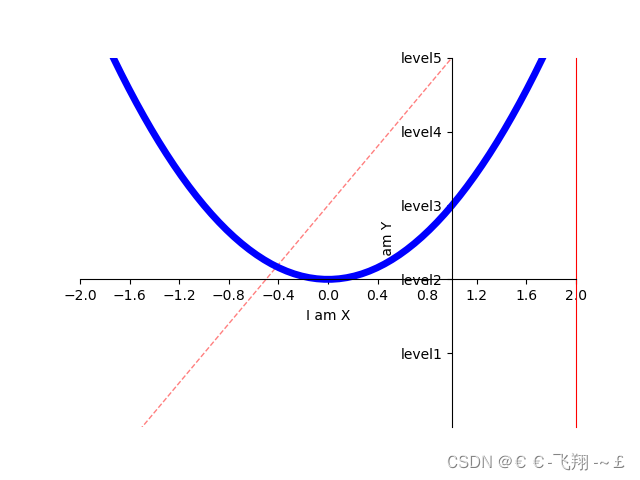

3、樣式及各類常用修飾屬性
def matplotlib_style():
x = np.linspace(-3, 3, 100)
y1 = 2 * x + 1
y2 = x ** 2 # 平方
# 限制xy輸出圖像的范圍
plt.xlim((-1, 2)) # 限制x的范圍
plt.ylim((-2, 3)) # 限制y的范圍
# xy描述
plt.xlabel('I am X')
plt.ylabel('I am Y')
# 設置xy刻度值
# 從-2到2上取11個點,最后生成一個一維數組
new_sticks = np.linspace(-2, 2, 11)
plt.xticks(new_sticks)
# 使用文字代替數字刻度
plt.yticks([-1, 0, 1, 2, 3], ['level1', 'level2', 'level3', 'level4', 'level5'])
# 獲取坐標軸 gca get current axis
ax = plt.gca()
ax.spines['right'].set_color('red') # 設置右邊框為紅色
ax.spines['top'].set_color('none') # 設置頂部邊框為沒有顏色，即無邊框
# 把x軸的刻度設置為'bottom'
ax.xaxis.set_ticks_position('bottom')
# 把y軸的刻度設置為'left'
ax.yaxis.set_ticks_position('left')
# 設置xy軸的位置,以下測試xy軸相交于(1,0)
# bottom對應到0點
ax.spines['bottom'].set_position(('data', 0))
# left對應到1點
ax.spines['left'].set_position(('data', 1)) # y軸會與1刻度對齊
# 顏色、線寬、實線：'-',虛線：'--',alpha表示透明度
plt.plot(x, y1, color="red", linewidth=1.0, linestyle='--', alpha=0.5)
plt.plot(x, y2, color="blue", linewidth=5.0, linestyle='-')
plt.show() # 這里沒有設置figure那么兩個線圖就會放到一個視圖里

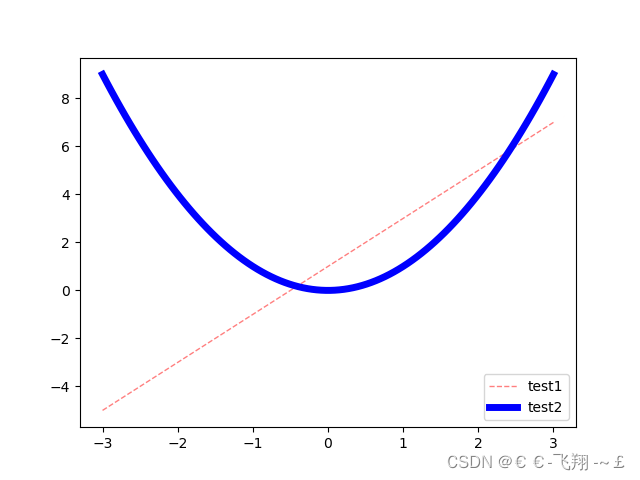

4、legend圖例的使用
def matplotlib_legend(): x = np.linspace(-3, 3, 100) y1 = 2 * x + 1 y2 = x ** 2 # 平方 l1, = plt.plot(x, y1, color="red", linewidth=1.0, linestyle='--', alpha=0.5) l2, = plt.plot(x, y2, color="blue", linewidth=5.0, linestyle='-') # handles里面?zhèn)魅胍a(chǎn)生圖例的關系線，labels中傳入對應的名稱， # loc='best'表示自動選擇最好的位置放置圖例 plt.legend(handles=[l1, l2], labels=['test1', 'test2'], loc='best') plt.show()

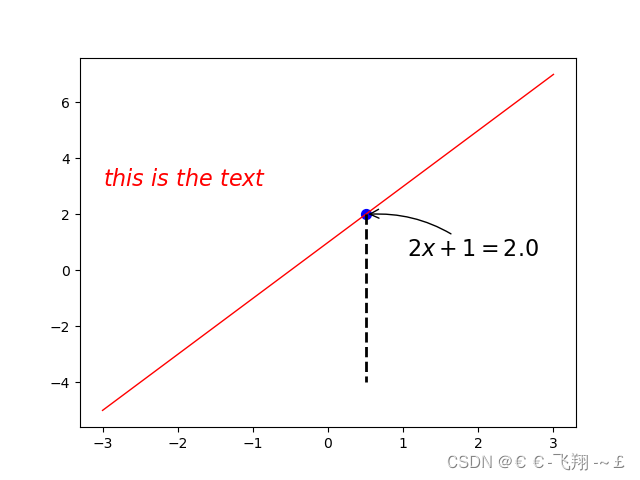

5、添加文字等描述
def matplotlib_describe():
x = np.linspace(-3, 3, 100)
y = 2 * x + 1
plt.plot(x, y, color="red", linewidth=1.0, linestyle='-')
# 畫點,s表示點的大小
x0 = 0.5
y0 = 2 * x0 + 1
plt.scatter(x0, y0, s=50, color='b')
# 畫虛線,
# k代表黑色，--代表虛線,lw線寬
# 表示重(x0,y0)到(x0,-4)畫線
plt.plot([x0, x0], [y0, -4], 'k--', lw=2)
# 標注,xytext:位置，textcoords設置起始位置，arrowprops設置箭頭，connectionstyle設置弧度
plt.annotate(r'$2x+1=%s$' % y0, xy=(x0, y0), xytext=(+30, -30),
textcoords="offset points", fontsize=16,
arrowprops=dict(arrowstyle='->', connectionstyle='arc3,rad=.2'))
# 文字描述
plt.text(-3, 3, r'$this\ is\ the\ text$', fontdict={'size': '16', 'color': 'r'})
plt.show()
6、不同類型圖像的繪制

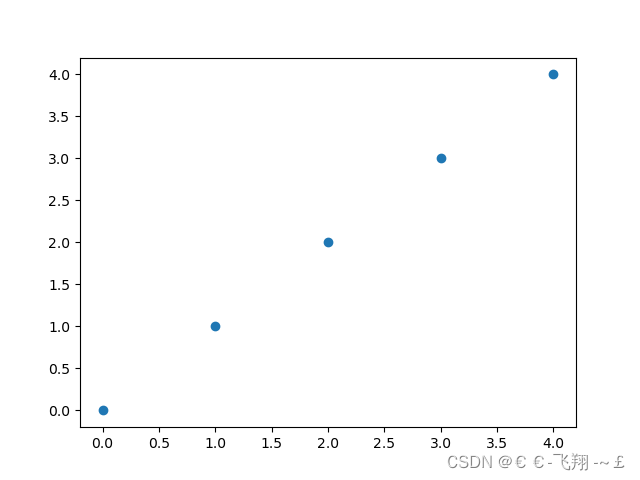

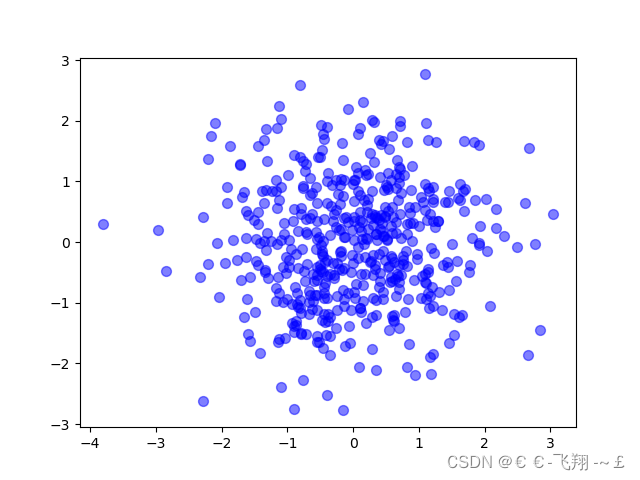

（1）scatter繪制散點圖：
def matplotlib_scatter(): plt.figure() plt.scatter(np.arange(5), np.arange(5)) # 安排兩個0到4的數組繪制 x = np.random.normal(0, 1, 500) # 正態分布的500個數 y = np.random.normal(0, 1, 500) plt.figure() plt.scatter(x, y, s=50, c='b', alpha=0.5) plt.show()

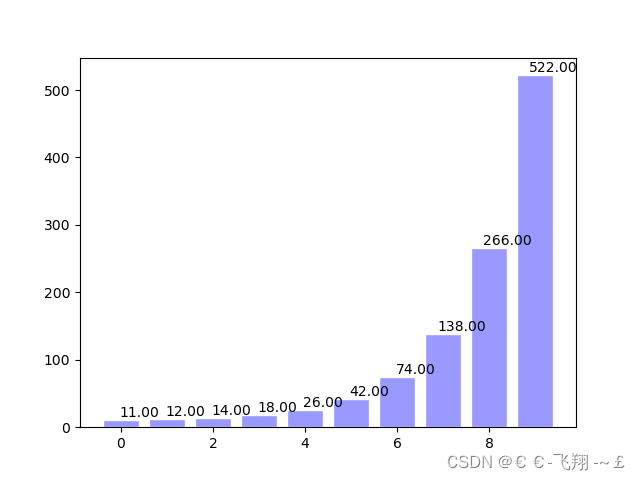

（2）bar繪制直方圖：
def matplotlib_bar(): x = np.arange(10) y = 2 ** x + 10 # facecolor塊的顏色，edgecolor塊邊框的顏色 plt.bar(x, y, facecolor='#9999ff', edgecolor='white') # 設置數值位置 for x, y in zip(x, y): # zip將x和y結合在一起 plt.text(x + 0.4, y, "%.2f" % y, ha='center', va='bottom') plt.show()

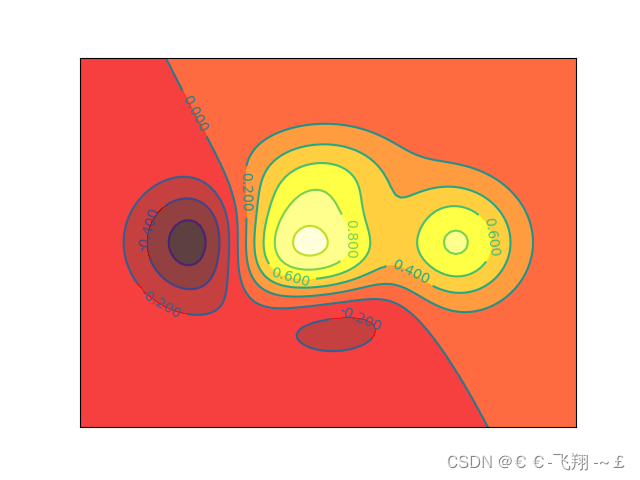

（3）contour輪廓圖:
def matplotlib_contours(): def f(a, b): return (1 - a / 2 + a ** 5 + b ** 3) * np.exp(-a ** 2 - b ** 2) x = np.linspace(-3, 3, 100) y = np.linspace(-3, 3, 100) X, Y = np.meshgrid(x, y) # 將x和y傳入一個網格中 # 8表示條形線的數量，數量越多越密集 plt.contourf(X, Y, f(X, Y), 8, alpha=0.75, cmap=plt.cm.hot) # cmap代表圖的顏色 C = plt.contour(X, Y, f(X, Y), 8, color='black', linewidth=.5) plt.clabel(C, inline=True, fontsize=10) plt.xticks(()) plt.yticks(()) plt.show()

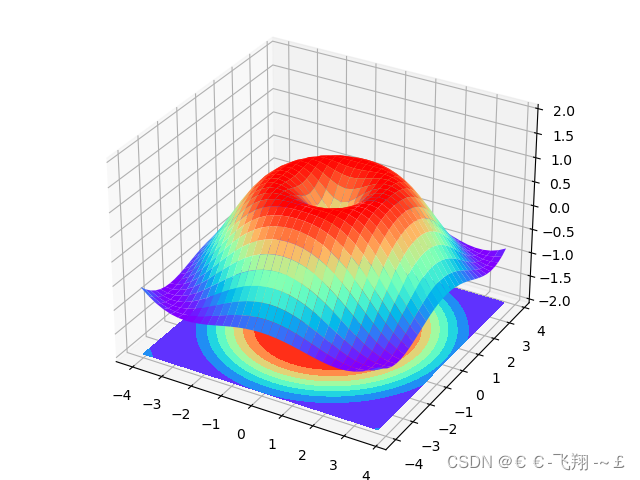

（4）3D圖：
3D圖繪制需額外再引入依賴：
from mpl_toolkits.mplot3d import Axes3D
def matplotlib_Axes3D():
fig = plt.figure() # 創建繪圖面版環境
ax = Axes3D(fig) # 將環境配置進去
x = np.arange(-4, 4, 0.25)
y = np.arange(-4, 4, 0.25)
X, Y = np.meshgrid(x, y)
R = np.sqrt(X ** 2 + Y ** 2)
Z = np.sin(R)
# stride控制色塊大小
ax.plot_surface(X, Y, Z, rstride=1, cstride=1, cmap=plt.get_cmap('rainbow'))
ax.contourf(X, Y, Z, zdir='z', offset=-2, cmap='rainbow')
ax.set_zlim(-2, 2)
plt.show()

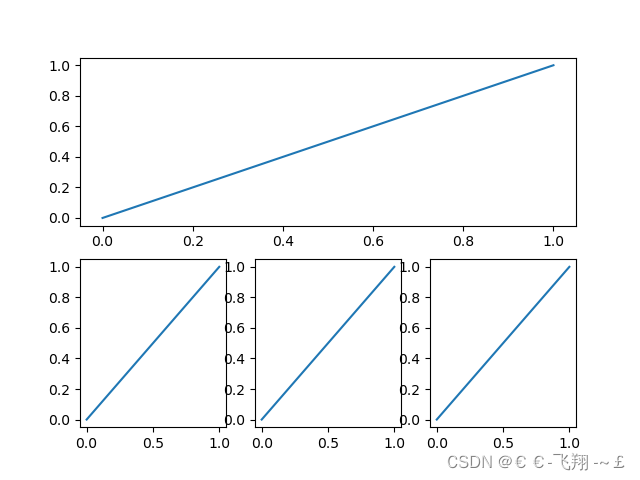

（5）subplot子圖繪制：
def matplotlib_subplot(): plt.figure() # 生成繪圖面板 plt.subplot(2, 1, 1) # 兩行1列繪圖位置的第1個位置 plt.plot([0, 1], [0, 1]) # 繪制從(0,0)繪制到(1,1)的圖像 plt.subplot(2, 3, 4) # 兩行3列繪圖位置的第4個位置 plt.plot([0, 1], [0, 1]) # 繪制從(0,0)繪制到(1,1)的圖像 plt.subplot(2, 3, 5) # 兩行3列繪圖位置的第5個位置 plt.plot([0, 1], [0, 1]) # 繪制從(0,0)繪制到(1,1)的圖像 plt.subplot(2, 3, 6) # 兩行3列繪圖位置的第6個位置 plt.plot([0, 1], [0, 1]) # 繪制從(0,0)繪制到(1,1)的圖像 plt.show()

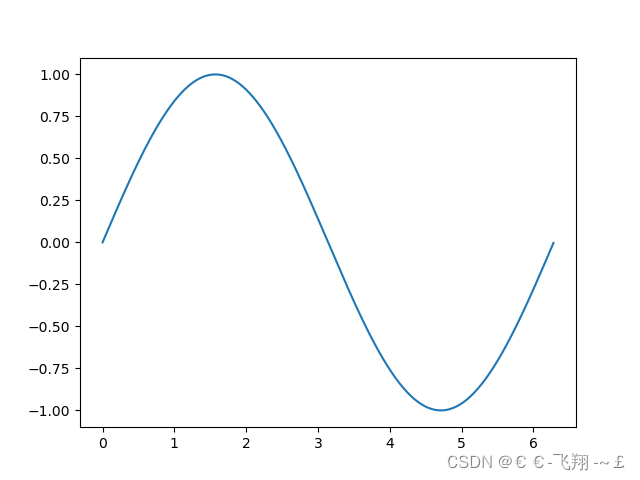

（6）animation動圖繪制
需額外導入依賴：
from matplotlib import animation
# ipython里運行可以看到動態效果 def matplotlib_animation(): fig, ax = plt.subplots() x = np.arange(0, 2 * np.pi, 0.01) line, = ax.plot(x, np.sin(x)) def animate(i): line.set_ydata(np.sin(x + i / 10)) return line, def init(): line.set_ydata(np.sin(x)) return line, ani = animation.FuncAnimation(fig=fig, func=animate, init_func=init, interval=20) plt.show()

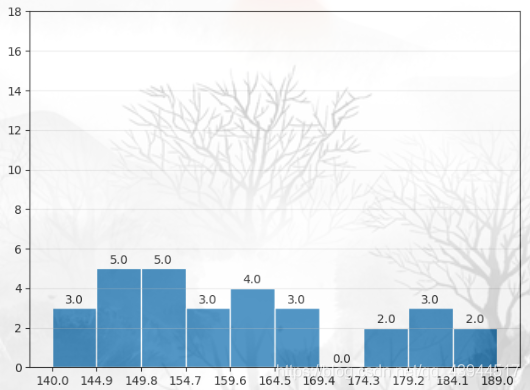

附：直方圖代碼實現
import numpy as np
import matplotlib.pyplot as plt
np.random.seed(1)
# 產生30個學生身高數據
hight = np.random.randint(low=140, high=190, size=30)
print("身高數據", hight)
# 繪制直方圖 plt.hist
# 參數1：要統計的數據； 參數2：區間信息
# 區間信息有默認值 bins =10 ?分10組
# bins = [140, 145, 160, 170, 190]
# 除了最后一個 都是前閉后開；最后一組是前閉后閉
# [140,145) [145,160) [160,170) [170,190]
bins = [140, 180, 190]
cnt, bins_info, _ = plt.hist(hight,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?bins=10,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?# bins=bins,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?edgecolor='w' ?# 柱子的邊緣顏色 白色
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?)
# 直方圖的返回值有3部分內容
# 1. 每個區間的數據量
# 2. 區間信息
# 3. 區間內數據數據信息 是個對象 不能直接查看
# print("直方圖的返回值", out)
# cnt, bins_info, _ = out
# 修改x軸刻度
plt.xticks(bins_info)
# 增加網格線
# 參數1：b bool類型 是否增加網格線
# 參數 axis 網格線 垂直于 哪個軸
plt.grid(b=True,
? ? ? ? ?axis='y',
? ? ? ? ?# axis='both'
? ? ? ? ?alpha=0.3
? ? ? ? ?)
# 增加標注信息 plt.text
print("區間信息", bins_info)
print("區間數據量", cnt)
bins_info_v2 = (bins_info[:-1] + bins_info[1:]) / 2
for i, j in zip(bins_info_v2, cnt):
? ? # print(i, j)
? ? plt.text(i, j + 0.4, j,
? ? ? ? ? ? ?horizontalalignment='center', ?# 水平居中
? ? ? ? ? ? ?verticalalignment='center', ?# 垂直居中
? ? ? ? ? ? ?)
# 調整y軸刻度
plt.yticks(np.arange(0, 20, 2))
plt.show()
更多見官方文檔：教程 | Matplotlib 中文
總結
到此這篇關于Python數據分析之Matplotlib常用操作的文章就介紹到這了,更多相關Python Matplotlib常用操作內容請搜索本站以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持本站！
