OpenCV 繪制同心圓的示例代碼
發布日期：2022-02-02 09:26 | 文章來源：CSDN
最近在學習OpenCV，本文主要介紹了OpenCV 繪制同心圓的示例代碼，分享給大家，具體如下：
功能函數
// 繪制同心圓
void DrawConcentricCircle(cv::Mat mask, const cv::Point2i ¢er, int radius1,int radius2, const cv::Scalar &color, int thickness,int linetype)
{
// 創建畫布
cv::Mat canvas = cv::Mat::zeros(mask.size(), CV_8UC1);
// 計算內徑和外徑
int inradius = min(radius1, radius2);
int outradius = max(radius1, radius2);
// 分情況討論
// 當thickness大于0時，繪制的是兩個圓型線條組成的同心圓，不需填充
if (thickness > 0)
{
cv::circle(mask, center, outradius, color, thickness, linetype);
cv::circle(mask, center, inradius, color, thickness, linetype);
}
// 當thickness小于0，一般為-1，繪制的是填充同心圓，內圓不能有填充色
else {
cv::circle(canvas, center, outradius, cv::Scalar(255), -1, linetype);
cv::circle(canvas, center, inradius, cv::Scalar(0), -1, linetype);
int row = mask.rows;
int col = mask.cols;
for (int i = 0; i < row; ++i)
{
for (int j = 0; j < col; ++j)
{
uchar *m = canvas.ptr<uchar>(i);
if (m[j] == 255)
{
mask.at<Vec3b>(i, j)[0] = static_cast<uchar>(color[0]);
mask.at<Vec3b>(i, j)[1] = static_cast<uchar>(color[1]);
mask.at<Vec3b>(i, j)[2] = static_cast<uchar>(color[2]);
}
}
}
}
}
測試代碼
#include <iostream>
#include <opencv2/opencv.hpp>
#include <stdio.h>
using namespace std;
using namespace cv;
void DrawConcentricCircle(cv::Mat mask, const cv::Point2i ¢er, int radius1, int radius2, const cv::Scalar &color, int thickness, int linetype);
int main()
{
cv::Mat src = imread("test.jpg");
cv::Mat result = src.clone();
DrawConcentricCircle(result, cv::Point(result.cols / 2, result.rows / 2), 300, 500, cv::Scalar(255, 255, 0),-10, 16);
imshow("original", src);
imshow("result", result);
waitKey(0);
system("pause");
return 0;
}
// 繪制同心圓
void DrawConcentricCircle(cv::Mat mask, const cv::Point2i ¢er, int radius1,int radius2, const cv::Scalar &color, int thickness,int linetype)
{
// 創建畫布
cv::Mat canvas = cv::Mat::zeros(mask.size(), CV_8UC1);
// 計算內徑和外徑
int inradius = min(radius1, radius2);
int outradius = max(radius1, radius2);
// 分情況討論
// 當thickness大于0時，繪制的是兩個圓型線條組成的同心圓，不需填充
if (thickness > 0)
{
cv::circle(mask, center, outradius, color, thickness, linetype);
cv::circle(mask, center, inradius, color, thickness, linetype);
}
// 當thickness小于0，一般為-1，繪制的是填充同心圓，內圓不能有填充色
else {
cv::circle(canvas, center, outradius, cv::Scalar(255), -1, linetype);
cv::circle(canvas, center, inradius, cv::Scalar(0), -1, linetype);
int row = mask.rows;
int col = mask.cols;
for (int i = 0; i < row; ++i)
{
for (int j = 0; j < col; ++j)
{
uchar *m = canvas.ptr<uchar>(i);
if (m[j] == 255)
{
mask.at<Vec3b>(i, j)[0] = static_cast<uchar>(color[0]);
mask.at<Vec3b>(i, j)[1] = static_cast<uchar>(color[1]);
mask.at<Vec3b>(i, j)[2] = static_cast<uchar>(color[2]);
}
}
}
}
}
測試效果

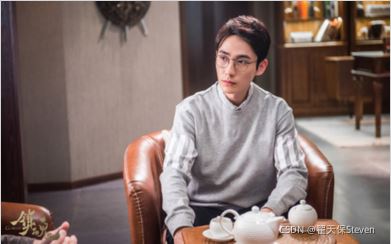

圖1 原圖

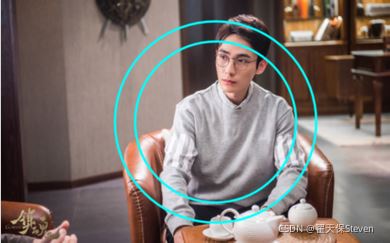

圖2 繪制同心圓
繪制同心圓就是兩個圓組合，但又不完全是，因為要考慮填充的情況，同心圓填充后應該是兩個圓之間的區域填充，而不是填充為一整個圓，如圖3所示。
圖3 填充效果
到此這篇關于OpenCV 繪制同心圓的示例代碼的文章就介紹到這了,更多相關OpenCV 繪制同心圓內容請搜索本站以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持本站！
