大家好，我是執念斬長河，一個剛剛學習python繪圖的學渣，今天愉快學習《python數據可視化》(黑馬程序員編著),其中的“繪制桑基圖”內容，我將其成功實現，特此寫博文紀念一下。

?；鶊D亦稱為桑基能量分流圖、?；芰科胶鈭D,是一種特定類型的流程圖，用于展示數據的“流動”變化。桑基圖中包含若干條從左到右延展的分支，每條分支的寬度代表數據流量的大小。

題目再現

假設現在小明家日常生活的開支主要分為工資、副業、生活、購物、深造、運動、其他和買書幾類，且其中每項投入或產出值分別為0.7、0.3、-0.3、-0.1、-0.3、-0.1、-0.1、-0.1，請結合這些日常生活開支的數據繪制一個桑基圖

題目拆解

我們需要繪畫出?；鶊D，首先知道創建?；鶊D的類.matplotlib.sankey模塊中專門提拱了表示桑基圖的類Sankey,通過創建Sankey類的對象可以創建?；鶊D,之后可以調用add()方法為?；鶊D添加一些配置選項，最后調用finish()方法完成?；鶊D的繪制.

創建?；鶊D

Sankey(ax=None, scale=1.0,unit='',format='%G',gap=0.25,radius=0.1,shoulder=0.03,
offset=0.15,head_angle=100,margin=0.4,tolerance=1e-06,**kwargs)

常用函數參數如下:

• ax:若不提供該參數,則會創建一個新的坐標軸
• scale:表示流量比例的因子,用于按比例調整分支的寬度
• unit:表示與流量相關的物理單位的字符串.若設為None，則不會做數量標記
• gap:表示進入或離開頂部或底部的分支間距,默認為0.25

添加?；鶊D選項

Sankey類對象可以調用add()方法為?；鶊D添加數據流量、標簽等選項

add(self,patchlabel='',flows=None,orientations=None,labels='',
trunklength=1.0, pathlengths=0.25,prior=None,connect=(0,0),
rotation=0,**kwargs)

常用參數如下:

• patchlabel:表示位于圖表中心的標簽
• flows：表示流量數據數組，其中投入數據為正值，產生數據為負值。
• orientations:表示流的方向列表或用于所有流的單個方向,可以取值為0(從左側輸入、右側輸出)、1(從頂部到頂部)或-1(從底部到底部)
• labels:表示流的標簽列表或用于所有流的單個標簽
• trunklength:表示輸入組和輸出組的基之間的長度

返回?；鶊D繪制完成的對象

Sankey類對象在添加數據之后需要調用finish()方法完成繪制,并返回包含多個?；訄D列表，桑基子圖包含以下字段.

• patch:表示?；訄D的輪廓
• flows:表示流量值(輸入為正，輸出為負)
• angles:表示箭頭角度的列表
• tips：表示流路徑的尖端或凹陷位置的數組，其中每一行是一個(x,y)
• text:表示中心標簽的Text實例
• texts:表示流分支標簽的Text實例

3.完整源碼

if __name__ == '__main__':
 import numpy as np
 import pandas as pd
 import matplotlib.pyplot as plt
 from matplotlib.sankey import Sankey
 plt.rcParams['font.sans-serif'] = 'SimHei'
 plt.rcParams['axes.unicode_minus'] = False
 # 消費收入與支出數據
 flows = [0.7, 0.3,-0.3,-0.1,-0.3,-0.1,-0.1,-0.1]
 # 流的標簽列表
 labels = ["工資","副業","生活","購物","深造","運動","其他","買書"]
 # 流的方向
 orientations = [1,1,0,-1,1,-1,1,0]
 # 創建Sankey類對象
 sankey = Sankey()
 sankey.add(flows=flows, # 收入與支出數據
labels = labels, # 數據標簽
orientations = orientations, # 標簽顯示的方向
color='black', # 邊緣線條顏色
fc="lightgreen", # 填充顏色
 patchlabel="生活消費", # 圖表中國心的標簽
alpha=0.7)
 # 桑基圖繪制完成的對象
 diagrams = sankey.finish()
 diagrams[0].texts[4].set_color("r")# 將下標為4的數據標簽設為紅色
 diagrams[0].texts[4].set_weight("bold") # 將下標為4的數據標簽設為字體標簽
 diagrams[0].text.set_fontsize(20)  # 將中心標簽的字體大小設為20
 diagrams[0].text.set_fontweight("bold") # 將中心標簽的字體設為加粗

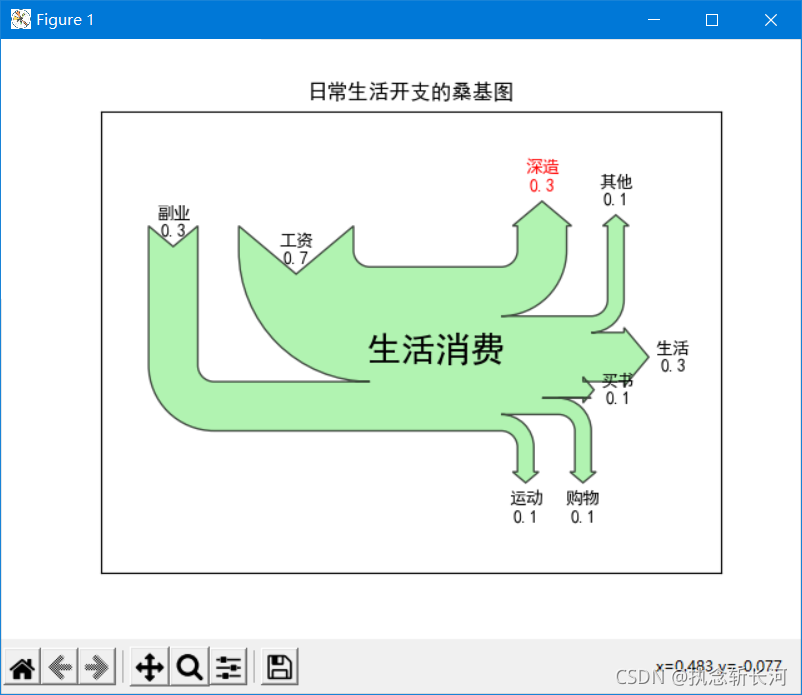

 plt.title('日常生活開支的?；鶊D')
 plt.show()

總結&后記

桑基圖真好玩，感覺挺有趣的。
