pyhthon繪制超炫酷的心形線星形線擺線
擺線
最簡單的旋輪線就是擺線，指圓在直線上滾動時，圓周上某定點的軌跡。

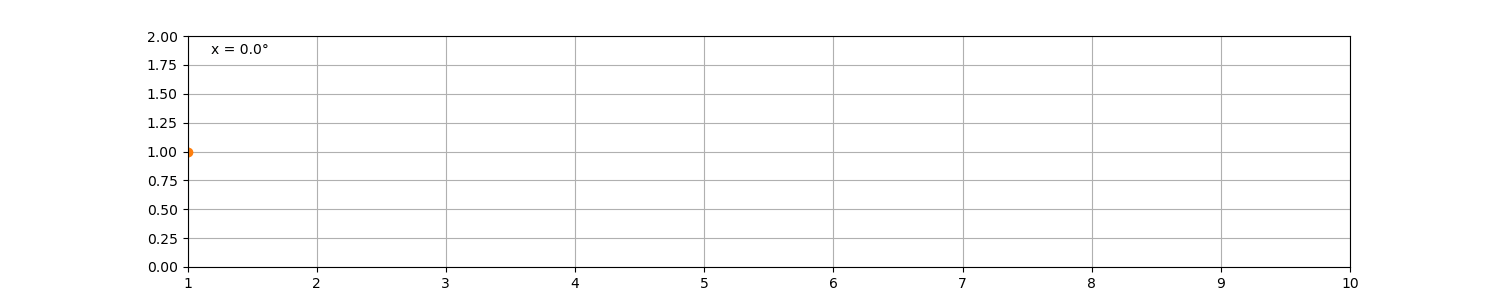

設圓的半徑為 r ，在x軸上滾動 x距離則意味著旋轉了 x \ r 弧度，則其滾動所產生的擺線如下
r = 1
theta = np.arange(0,6.4,0.1)
xCircle0 = np.cos(theta)
yCircle0 = 1+np.sin(theta)
fig = plt.figure(figsize=(15,4))
ax = fig.add_subplot(autoscale_on=False,
xlim=(1,10),ylim=(0,2))
ax.grid()
circle, = ax.plot(xCircle0,yCircle0,'-',lw=1)
point, = ax.plot([1],[1],'o')
trace, = ax.plot([],[],'-', lw=1)
theta_text = ax.text(0.02,0.85,'',transform=ax.transAxes)
textTemplate = '''x = %.1f°\n'''
xs,ys = [], []
def animate(x):
if(x==0):
xs.clear()
ys.clear()
xCycloid = x + r*np.cos(-x) #由于是向右順時針滾，所以角度為負
yCycloid = 1 + r*np.sin(-x)
xCircle = xCircle0+x
xs.append(xCycloid)
ys.append(yCycloid)
circle.set_data(xCircle,yCircle0)
point.set_data([xCycloid],[yCycloid])
trace.set_data(xs,ys)
theta_text.set_text(textTemplate % x)
return circle, point, trace, theta_text
frames = np.arange(0,10,0.02)
ani = animation.FuncAnimation(fig, animate, frames,
interval=5, blit=True)
ani.save("Cycloid.gif")
plt.show()

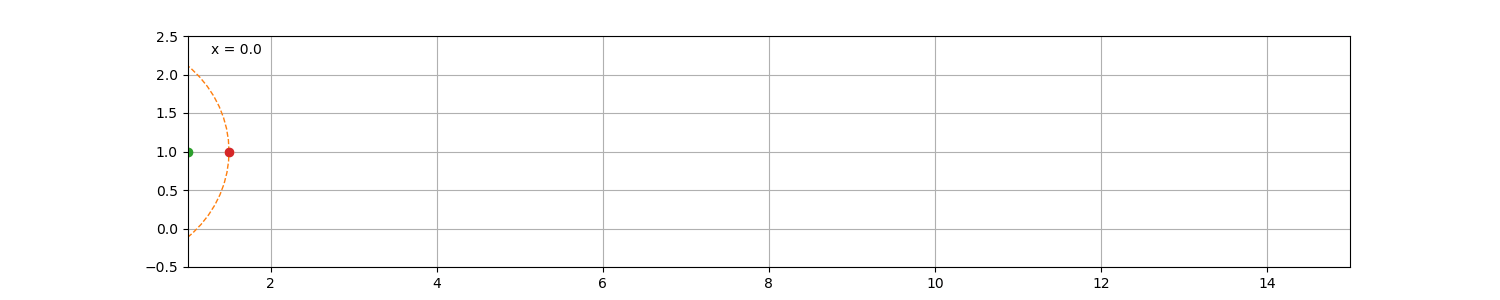

如果選取圓內或圓外的一點描成軌跡，則為次擺線，圓外點的軌跡為長幅擺線，
反之則為短幅擺線
代碼
r = 1
rIn = 0.5
theta = np.arange(0,6.4,0.1)
xCircle0 = np.cos(theta)
yCircle0 = 1+np.sin(theta)
xCircleOut0 = rIn*np.cos(theta)
yCircleOut0 = 1+rIn*np.sin(theta)
fig = plt.figure(figsize=(20,3))
ax = fig.add_subplot(autoscale_on=False,
xlim=(1,15),ylim=(0,2))
ax.grid()
circle, = ax.plot(xCircle0,yCircle0,'-',lw=1)
circleOut, = ax.plot(xCircleOut0,yCircleOut0,linestyle='--',lw=1)
point, = ax.plot([1],[1],'o')
pointOut, = ax.plot([1],[1.5],'o')
trace, = ax.plot([],[],'-', lw=1)
theta_text = ax.text(0.02,0.85,'',transform=ax.transAxes)
textTemplate = '''x = %.1f\n'''
xs,ys = [], []
def animate(x):
if(x==0):
xs.clear()
ys.clear()
xCycloid = x + r*np.cos(-x)
yCycloid = 1 + r*np.sin(-x)
xCycloidOut = x + rIn*np.cos(-x)
yCycloidOut = 1 + rIn*np.sin(-x)
xs.append(xCycloidOut)
ys.append(yCycloidOut)
circle.set_data(xCircle0+x,yCircle0)
circleOut.set_data(xCircleOut0+x,yCircleOut0)
point.set_data([xCycloid],[yCycloid])
pointOut.set_data([xCycloidOut],[yCycloidOut])
trace.set_data(xs,ys)
theta_text.set_text(textTemplate % x)
return circle, circleOut, point, pointOut, trace, theta_text
frames = np.arange(0,15,0.1)
ani = animation.FuncAnimation(fig, animate, frames,
interval=50, blit=True)
ani.save("Cycloid.gif")
plt.show()

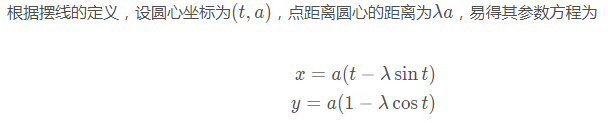

隨著 λ 的變化，圖像的變化過程為
外擺線和心臟線

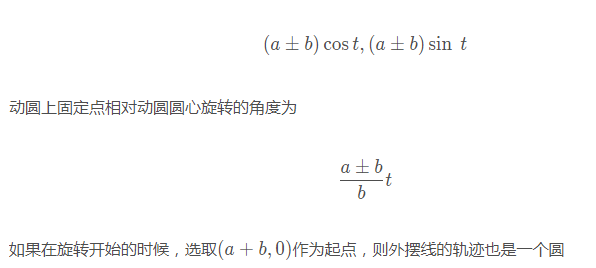

如果在一個圓繞著另一個固定的圓滾動，如果在圓外滾動，則動圓上的某相對固定點的軌跡為外擺線；若在圓內滾動，則某點的軌跡為內擺線。設定圓半徑為 a ，動圓半徑為 b ，則繞行旋轉 t度后，動圓圓心圓心位置為

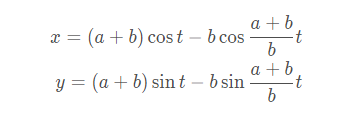

若選點 ( a , 0 ) 作為起點，則外擺線的參數方程為

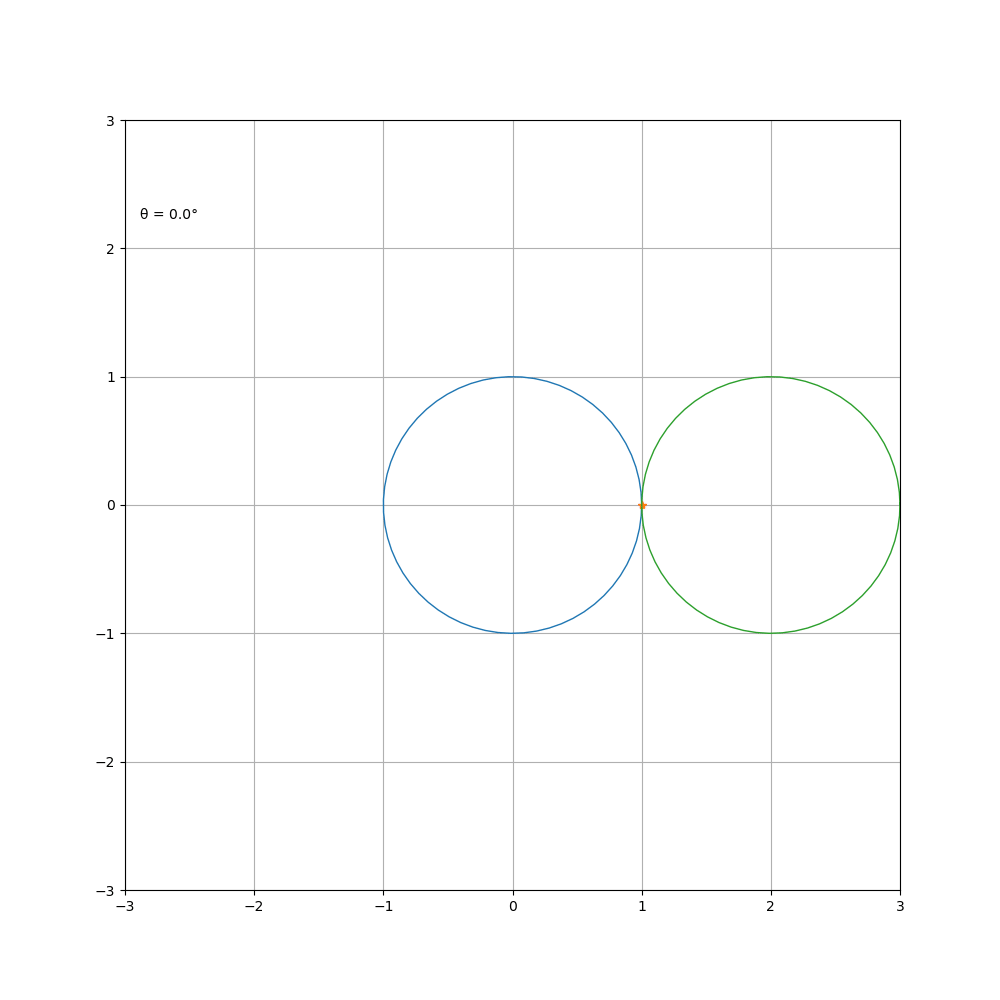

a = b 時就得到了著名的心臟線，被許多直男奉為經典
a = 1
b = 1
theta = np.arange(0,6.4,0.05)
fig = plt.figure(figsize=(10,10))
ax = fig.add_subplot(autoscale_on=False,
xlim=(-3,3),ylim=(-3,3))
theta_text = ax.text(0.02,0.85,'',transform=ax.transAxes)
textTemplate = '''θ = %.1f°\n'''
ax.grid()
xCircle,yCircle = np.cos(theta),np.sin(theta)
ax.plot(a*xCircle,a*yCircle,'-',lw=1)
pt, = ax.plot([a+b],[0],'*')
cir, = ax.plot(a+b+b*yCircle,b*yCircle,'-',lw=1)
cycloid, = ax.plot([], [], '-', lw=1)
xs,ys = [],[]
def animate(t):
if(t==0):
xs.clear()
ys.clear()
cenX = (a+b)*np.cos(t)
cenY = (a+b)*np.sin(t)
cir.set_data(cenX+b*xCircle,cenY+b*yCircle)
newX = cenX - b*np.cos((a+b)/b*t)
newY = cenY - b*np.sin((a+b)/b*t)
xs.append(newX)
ys.append(newY)
pt.set_data([newX],[newY])
cycloid.set_data(xs,ys)
theta_text.set_text(textTemplate % t)
return cycloid, cir, pt, theta_text
ani = animation.FuncAnimation(fig, animate, theta,
interval=50, blit=True)
ani.save("Cycloid.gif")
plt.show()

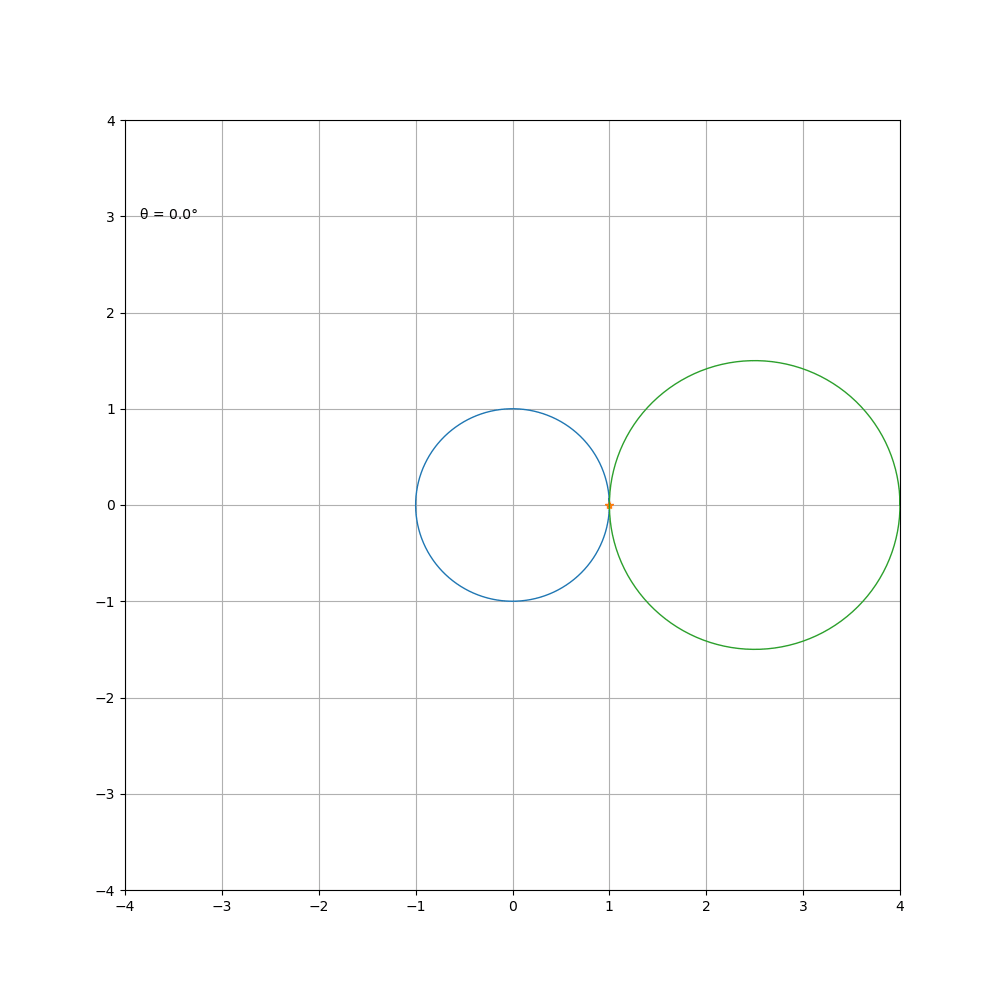

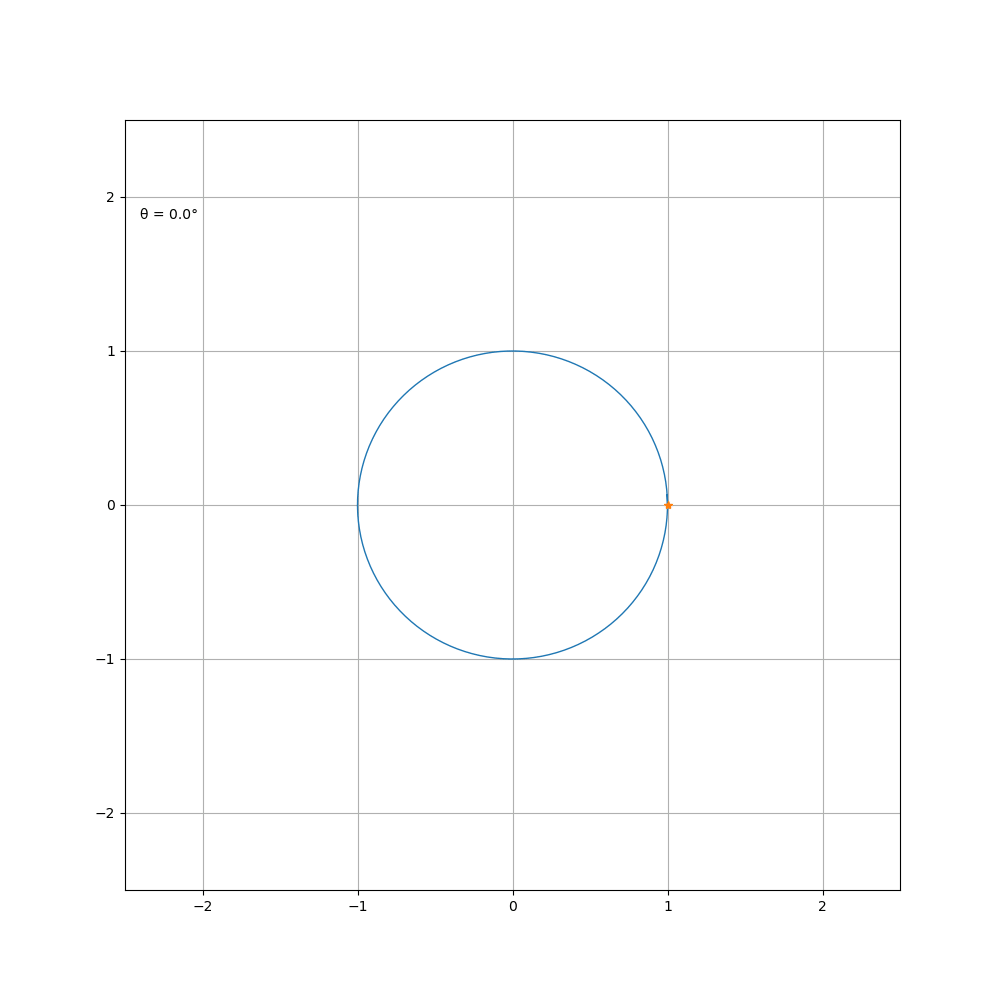

如果更改 a \ b比值，則可得到

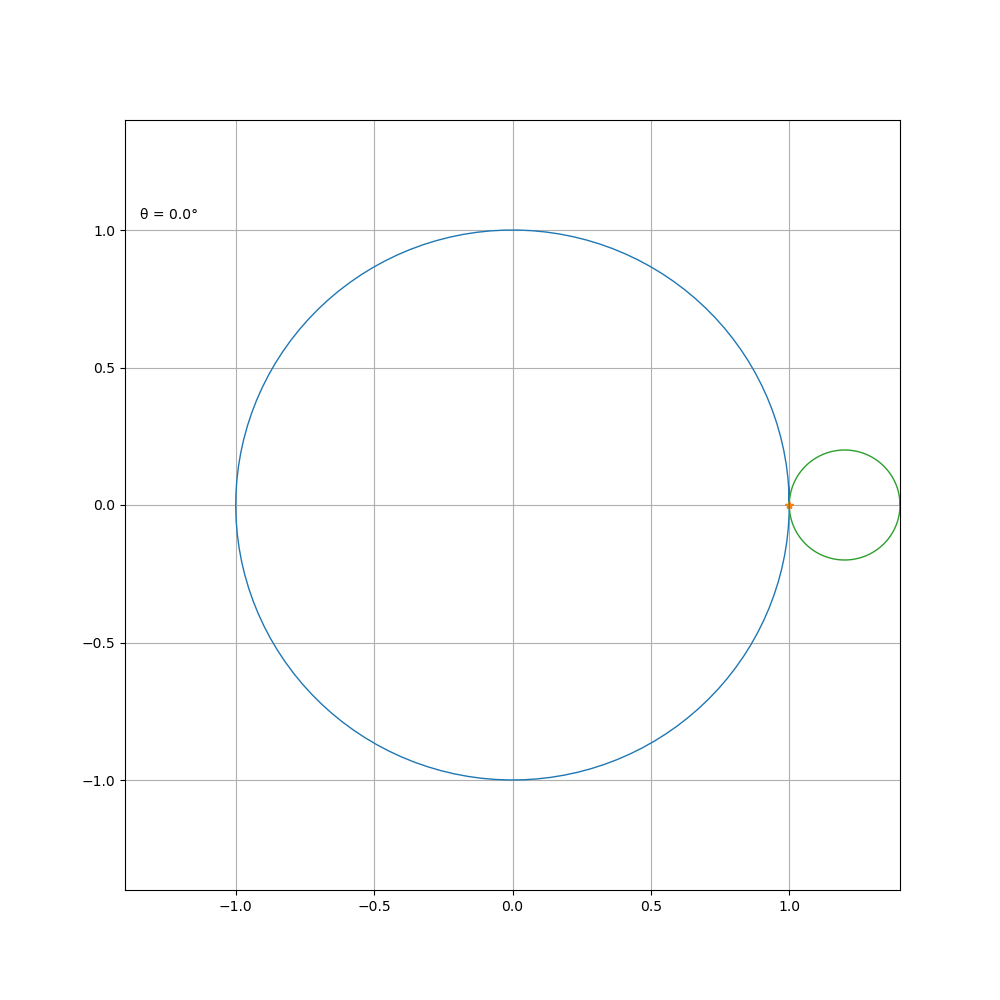

a \ b=5

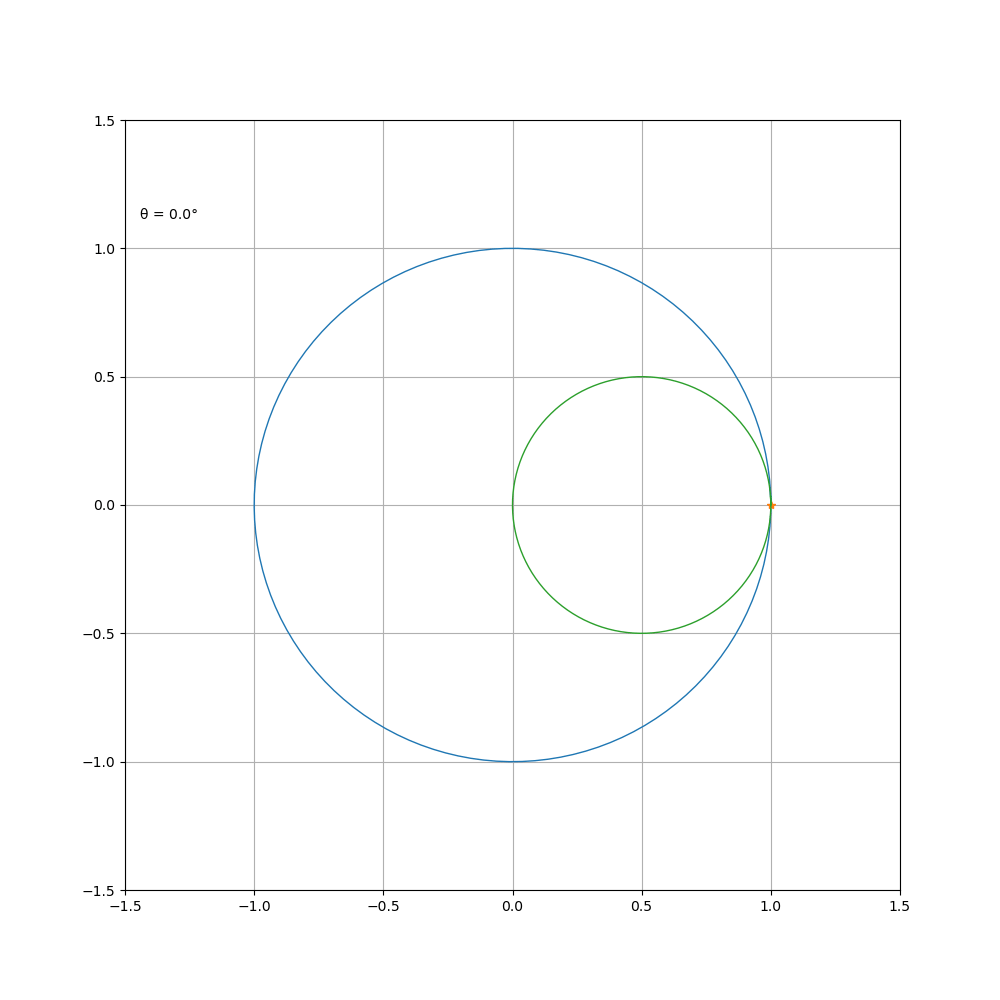

a \ b=1\2
a \ b=2\3
對 a\b進行約分得到 m\ n，曲線由m支組成，總共繞定圓 n周，然后閉合。觀察 1 \b = 1 \2 時的曲線，可以看到其前 p i 個值和后 π 個值組成的心形更好看。
如果 a\b是無理數，則永遠也不會閉合，例如令 b = e ，由于圖片超過5M，所以就不上傳了。這個圖總共轉了17圈，到后期十分考驗視力，為了讓規律更清晰，我們選擇只繪制尖點附近的運動狀態，
內擺線與星形線

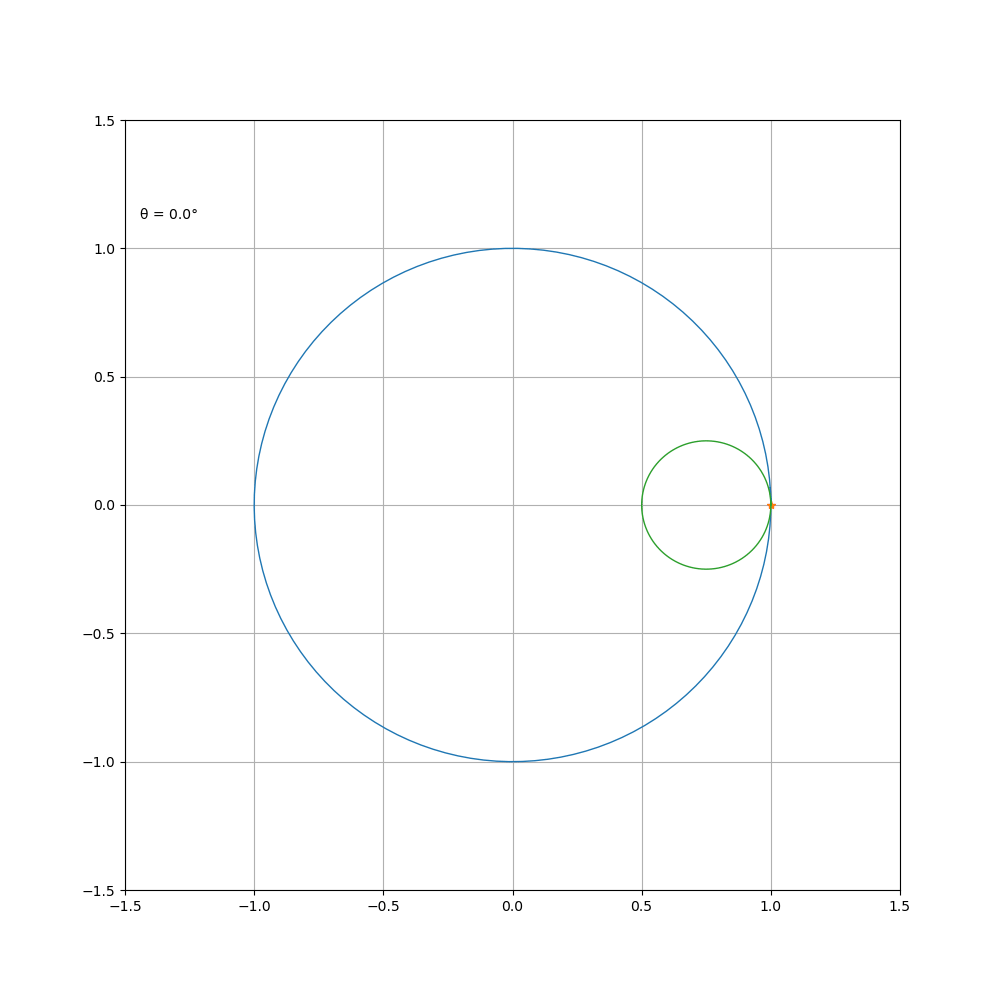

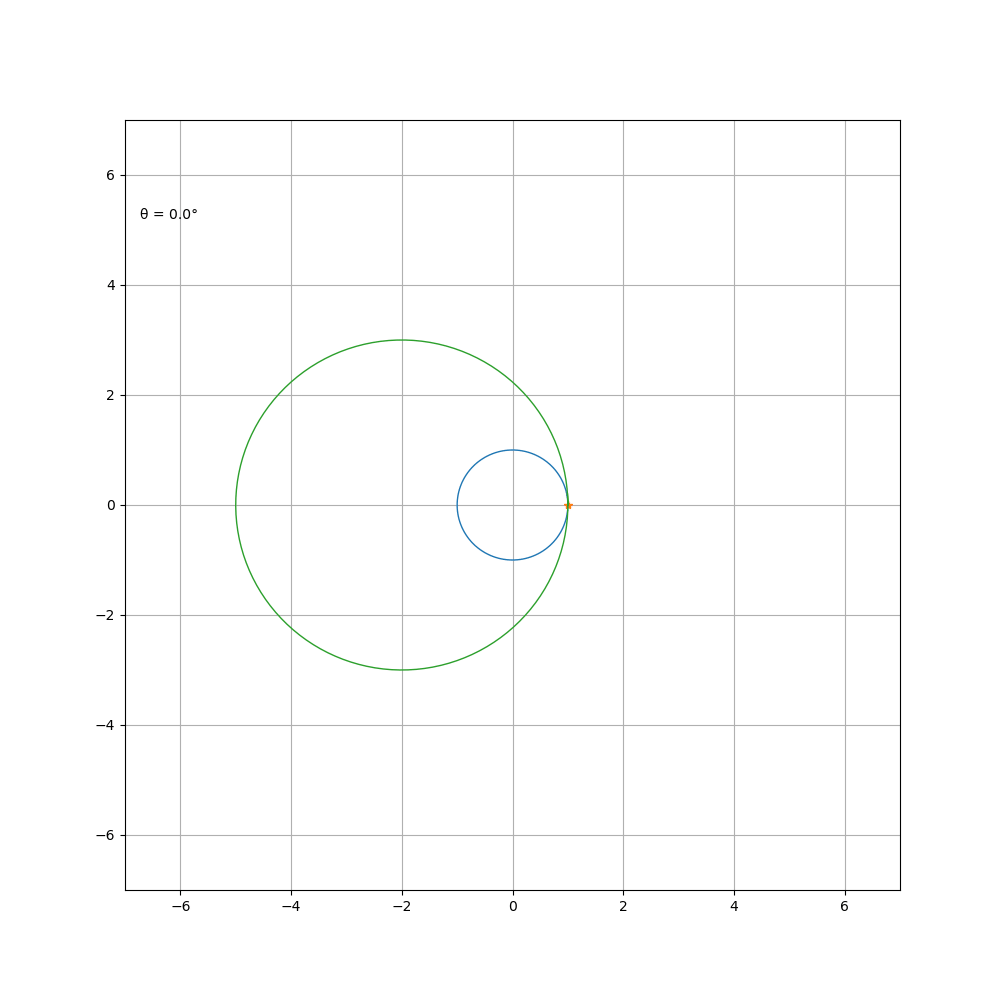

當動圓在定圓內部轉動時，則為內擺線，其方程為
a\b=4
a\b=5
a \b = 1\3
當 a \b = 4 時，其方程可化簡為
被稱為星形線。
接下來按照慣例，畫一下隨著 a\ b 比值的變化，內外擺線形狀的變化過程
內擺線
代碼如下
#test.py
import argparse #用于命令行的交互
parser = argparse.ArgumentParser()
parser.add_argument('bStart', type=float)
parser.add_argument('bEnd', type=float)
args = parser.parse_args()
a = 1
bStart = args.bStart
bEnd = args.bEnd
fig = plt.figure(figsize=(10,10))
ax = fig.add_subplot(autoscale_on=False,
xlim=(-(a+2*bEnd),(a+2*bEnd)),ylim=(-(a+2*bEnd),(a+2*bEnd)))
theta_text = ax.text(0.02,0.85,'',transform=ax.transAxes)
textTemplate = '''a=1, b= %.2f\n'''
ax.grid()
t = np.arange(0,6.4,0.05)
ax.plot(a*np.cos(t),a*np.sin(t),'-',lw=1)
cycloid, = ax.plot([], [], '-', lw=1)
xs,ys = [],[]
t = np.arange(0,30,0.05)
def animate(b):
xs = (a+b)*np.cos(t) - b*np.cos((a+b)/b*t)
ys = (a+b)*np.sin(t) - b*np.sin((a+b)/b*t)
cycloid.set_data(xs,ys)
theta_text.set_text(textTemplate % b)
return cycloid, theta_text
ani = animation.FuncAnimation(fig, animate, np.arange(bEnd,bStart,-0.02),
interval=50, blit=True)
plt.show()
ani.save("Cycloid.gif")

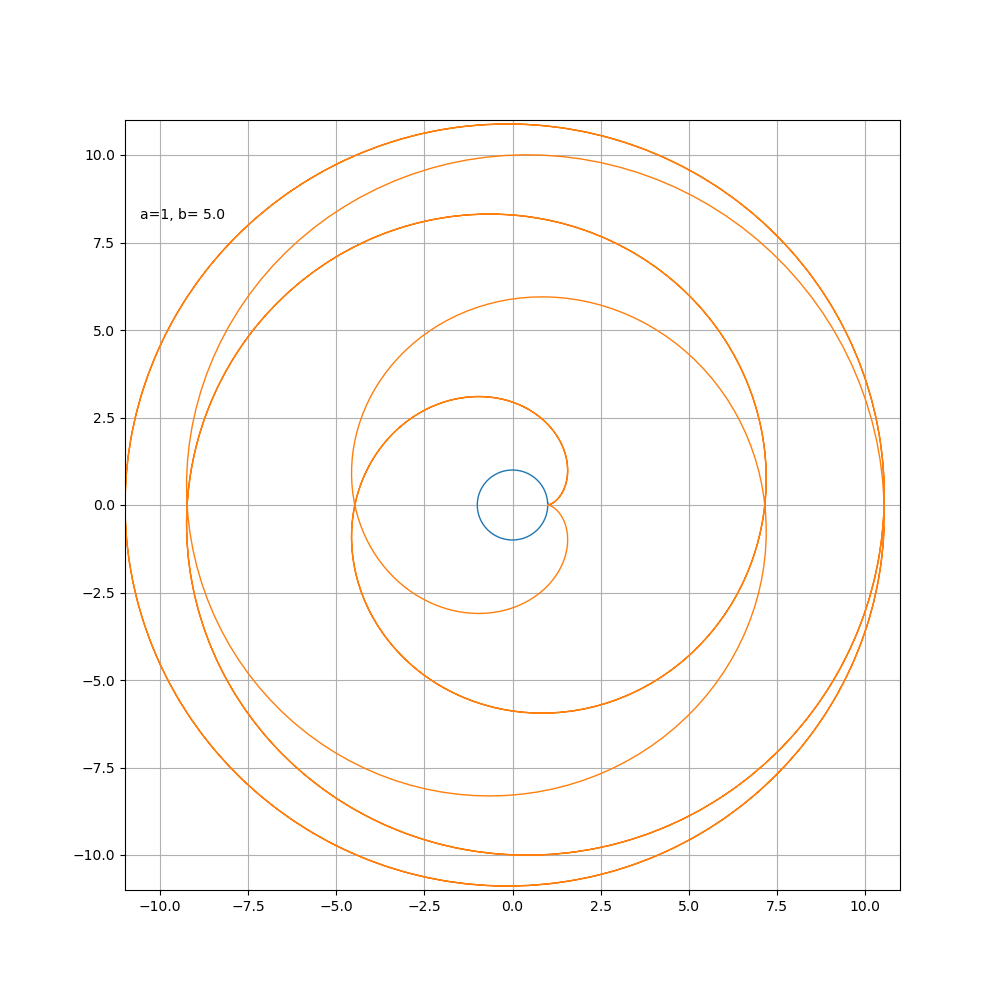

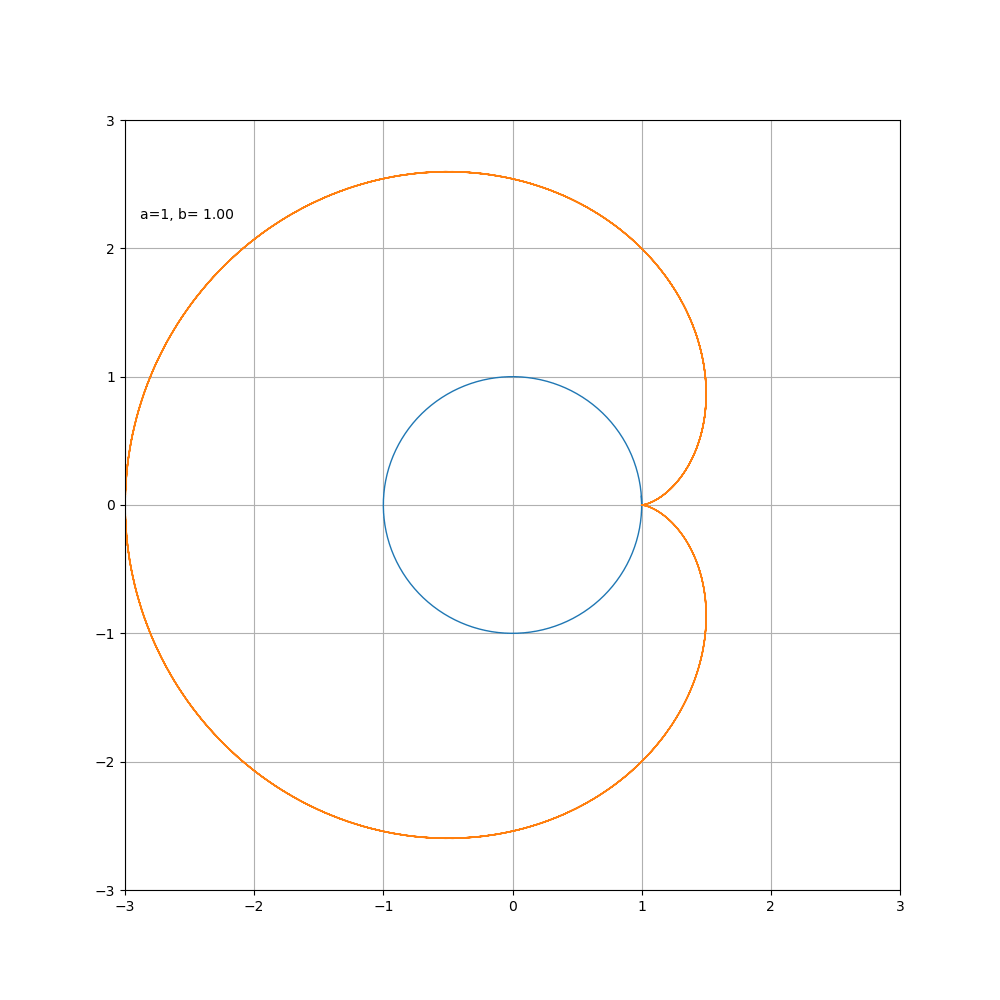

在命令行中輸入
python test.py -2 2
內擺線和外擺線同常規的擺線一樣，皆具有對應的長輻或短輻形式，其標準方程為

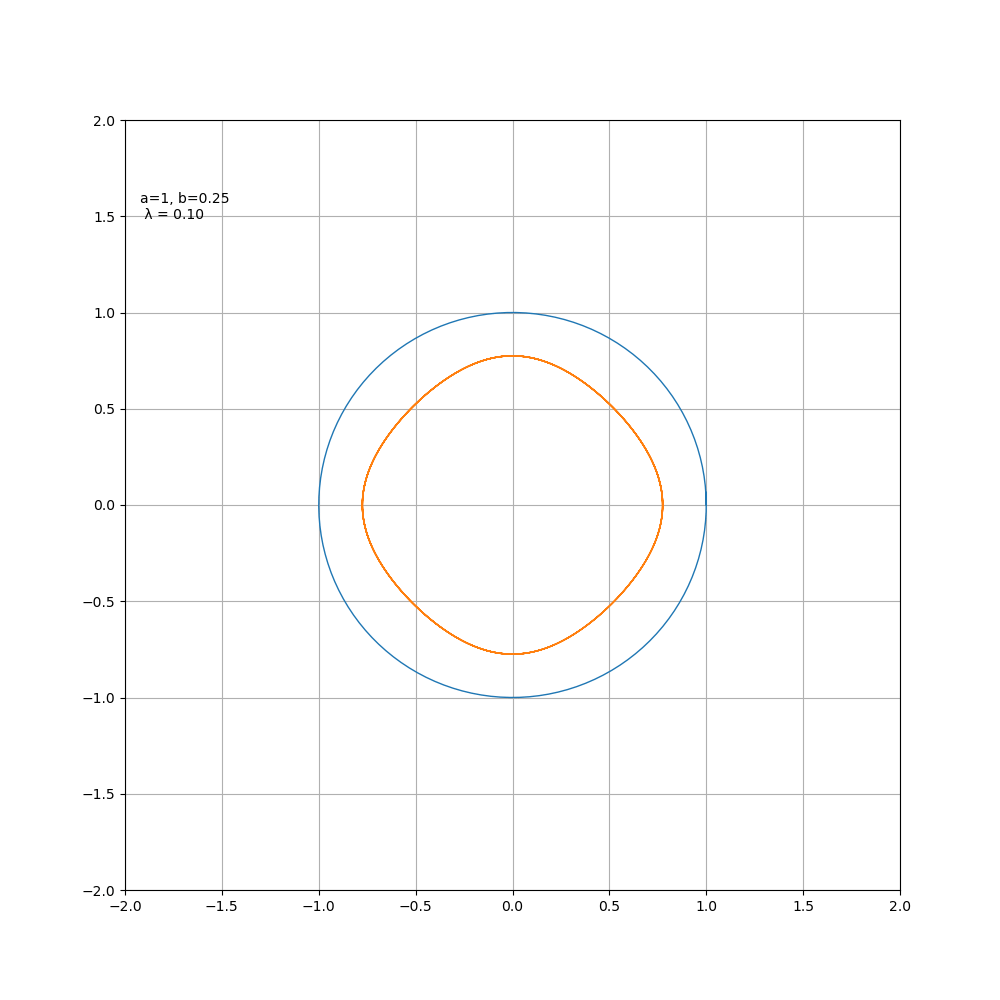

當 b > 0時為外擺線， b < 0時為內擺線，對于星形線而言，其變化過程如圖所示
以上就是pyhthon繪制超炫酷的心形線星形線擺線的詳細內容，更多關于pyhthon繪制心形星形線擺線的資料請關注本站其它相關文章！
