通過python處理光斑圖像

1 相關包與圖像讀取

首先需要科學計算必備包numpy和畫圖包matplotlib.pyplot，我們通過后者進行圖像數據的讀取.

plt.imread讀取圖片之后為數據格式為numpy數組，可以通過成員函數astype將整型數據變成浮點型，有利于后期處理。

plt.imshow將img的數據加載到窗口，plt.show()顯示繪圖窗口，默認顯示為偽彩圖。

python自動畫出了偽彩圖，可以通過在plt.imshow的過程中輸入cmap參數使之得到灰度圖

>>> plt.imshow(img,cmap=plt.cm.gray)
<matplotlib.image.AxesImage object at 0x000002E84F5B4788>
>>> plt.show()

2 圖像截取

由于光斑只占據圖片中很小一部分，大量的冗余信息等同于噪聲，會對后期的數據處理造成影響，故需截取感興趣的區域，plt.ginput函數提供一種交互操作方法，可返回鼠標點擊的位置，其輸入?yún)?shù)為選取點數，輸出為點擊的點的坐標。

>>> plt.imshow(img)
<matplotlib.image.AxesImage object at 0x000002E857A21448>
>>> plt.ginput(2)
[(717.0757575757577, 299.8290043290042), (783.5692640692644, 233.33549783549768)]

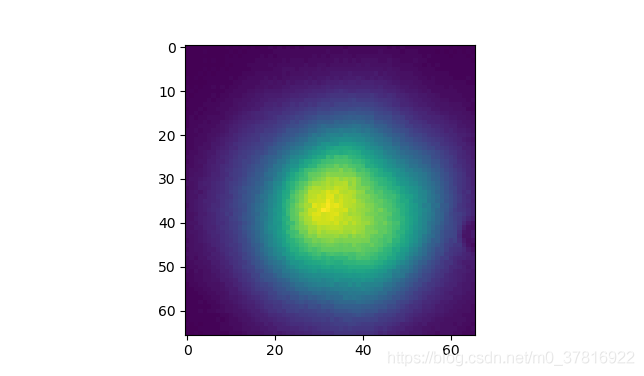

在python中，通過方括號進行矩陣索引，圖片的截取方法為

>>> roi = img[233:299,717:783]
>>> plt.imshow(roi)
<matplotlib.image.AxesImage object at 0x000002E84F5B4948>
>>> plt.show()

3顯示強度

為了更加直觀地反映光斑強度，以圖片行列為坐標，可以繪制3d強度圖。

繪制二維曲線，要求輸入相應的自變量和因變量，通過點和點的一一對應，畫出曲線。三維圖像繪制亦然，通過np.meshgrid生成網格坐標，作為其 x , y x,y x,y向的自變量，其輸入?yún)?shù)為兩個一維數組，返回兩個二維數組，用以表示這兩個數組方向的坐標。

>>> xNum,yNum = roi.shape#獲取roi的維度
>>> xAxis,yAxis = np.meshgrid(range(yNum),range(xNum))	#range創建長度為xNum的自然數列
>>> ax = plt.gca(projection='3d')				#建立3D坐標軸
>>> ax.plot_surface(xAxis,yAxis,roi)			#創建面元圖
<mpl_toolkits.mplot3d.art3d.Poly3DCollection object at 0x0000019EAFF19D48>
>>> plt.show()

結果為

4數據擬合

光斑在空間中的分布形式呈中心對稱的特征，故可抽取出其徑向坐標進行降維操作，考慮到數據的穩定性，并排除非信號區的影響，可提取每一列的最大值

>>> arr = np.max(roi,0)
>>> x = np.arange(len(arr))
>>> plt.plot(x,arr)
[<matplotlib.lines.Line2D object at 0x0000019EB469EB48>]
>>> plt.show()

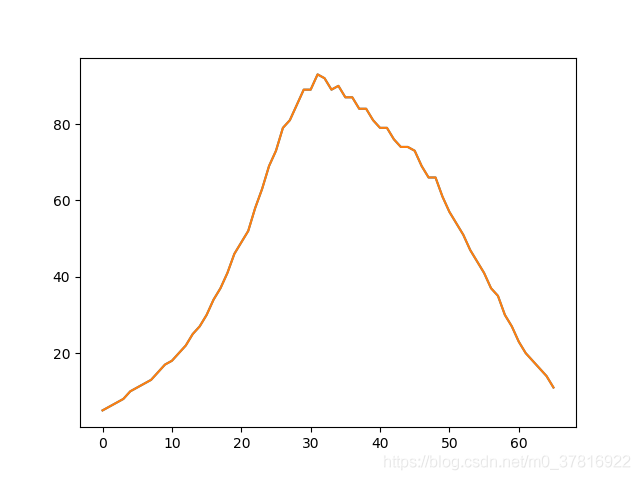

結果如圖所示

在python中，需要通過引入科學計算庫scipy中的優化擬合包optimize中的curve_fit函數來進行數據的高斯擬合。curve_fit的輸入?yún)?shù)為擬合函數，自變量和因變量；輸出參數為擬合函數中的其他參數以及擬合評價參數。

其中高斯函數的表達形式為

>>> from scipy.optimize import curve_fit
>>> def gauss(x, a, b, c):
...  return a*np.exp(-(x-b)**2/c**2)
...
>>> abc,  para = curve_fit(gauss,x,arr)
>>> abc	#即上式中的a,b,c
array([89.72326971, 35.58522403, 20.86186403])
>>> fitValue = gauss(x,abc[0],abc[1],abc[2])	#擬合值

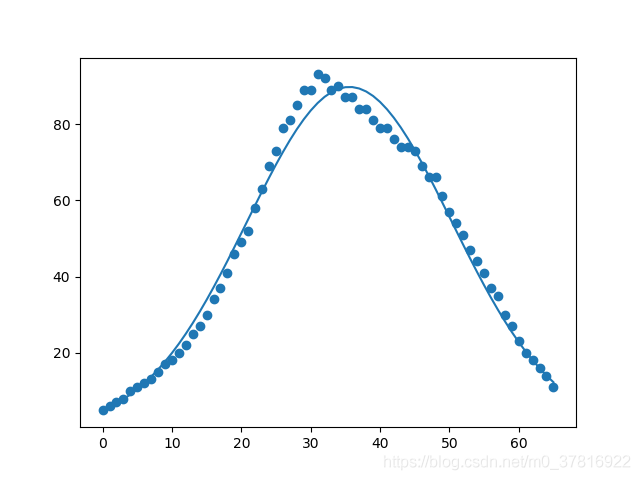

>>> plt.scatter(x,arr)			#繪制原始數據的散點圖
<matplotlib.collections.PathCollection object at 0x0000019EB5438D88>
>>> plt.plot(x,fitValue)		#繪制擬合數據的曲線圖
[<matplotlib.lines.Line2D object at 0x0000019EB46D4048>]
>>> plt.show()

問題

如果包沒有安裝的話，可以在命令行中用pip文件進行安裝

> pip install numpy
> pip install matplotlib
> pip install scipy

以上就是Python光學仿真學習處理高斯光束分布圖像的詳細內容，更多關于Python處理高斯光束分布圖像的資料請關注本站其它相關文章！
