Matlab實現圖像邊緣檢測
發布日期：2021-12-19 09:46 | 文章來源：站長之家
為了在一幅圖像 f 的(x,y)位置尋找邊緣的強度和方向，所選擇的工具就是梯度，梯度使用向量來表示：
該向量指出了圖像 f 在位置（x,y)處的最大變化率的方向，梯度向量的大小表示為：
它是梯度向量方向變化率的值。
梯度向量的方向表示為：
梯度算子
roberts算子：

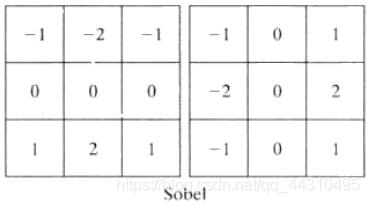

sobel算子：

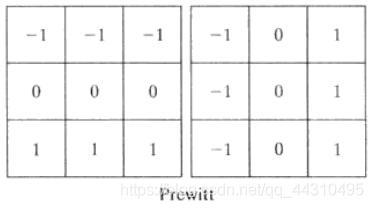

prewitt算子：
Matlab實現
function output = my_edge(input_img,method)
if size(input_img,3)==3
input_img=rgb2gray(input_img);
end
input_img=im2double(input_img);
sobel_x=[-1,-2,-1;0,0,0;1,2,1];
sobel_y=[-1,0,1;-2,0,2;-1,0,1];
prewitt_x=[-1,-1,-1;0,0,0;1,1,1];
prewitt_y=[-1,0,1;-1,0,1;-1,0,1];
psf=fspecial('gaussian',[5,5],1);
input_img=imfilter(input_img,psf);%高斯低通濾波，平滑圖像,但可能會使圖像丟失細節
input_img=medfilt2(input_img); %中值濾波消除孤立點
[m,n]=size(input_img);
output=zeros(m,n);
if nargin==2
if strcmp(method,'sobel')
for i=2:m-1
for j=2:n-1
local_img=input_img(i-1:i+1, j-1:j+1);
%近似邊緣檢測，加快速度 %output(i,j)=abs(sum(sum(sobel_x.*local_img)))+abs(sum(sum(sobel_x.*local_img)));
output(i,j)=sqrt(sum(sum(sobel_x.*local_img))^2+sum(sum(sobel_y.*local_img))^2);
end
end
elseif strcmp(method,'prewitt')
for i=2:m-1
for j=2:n-1
local_img=input_img(i-1:i+1, j-1:j+1);
output(i,j)=sqrt(sum(sum(prewitt_x.*local_img))^2+sum(sum(prewitt_y.*local_img))^2);
end
end
else
errordlg('maybe you should input sobel or prewitt');
end
else %如果不輸入算子的名稱，默認使用roberts算子進行邊緣檢測
for i=1:m-1
for j=1:n-1
output(i,j)=abs(input_img(i,j)-input_img(i+1,j+1))+ ...
abs(input_img(i+1,j)-input_img(i,j+1));
end
end
end
output=imadjust(output);%使邊緣圖像更明顯
thresh=graythresh(output);%確定二值化閾值
output=bwmorph(im2bw(output,thresh),'thin',inf);%強化細節
end

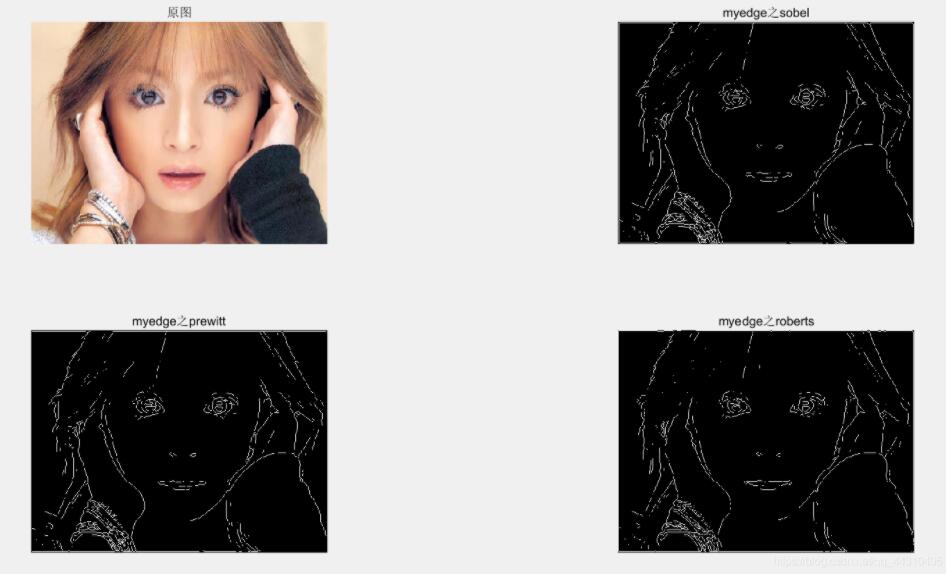

代碼效果：
以上就是本文的全部內容，希望對大家的學習有所幫助，也希望大家多多支持本站。
