注：兩種語言的fft算法是有區別的，最后細聊！

Matlab的fftlw函數

輸入是信號序列、對應的時間序列、以及是否作圖，輸出可以得到單邊歸一化之后的頻率與對應的振幅，通過輸出可以直接畫出常用的頻譜圖！

function [ F,M ] = fftlw( x,y,draw )
%FFTLW 快速傅里葉變化2021.10.26
%輸入x--時間 y--信號 draw--1為畫頻譜圖，0為不畫
%輸出F--頻率 M--幅值

N=length(y);  %采樣點數
if(mod(N,2)>0)
 N=N-1;
end

Fs=(N-1)/(x(N)-x(1));  %采樣頻率
F=(N/2:N-1)*Fs/N-Fs/2 ;%頻率
y2=abs(fftshift(fft(y(1:N))));  %快速傅里葉變化
M=2*y2(N/2+1:N)/N;  %歸一化
M(1)=M(1)/2;  %常量除以2
if draw==1 %可視化
 figure
 plot(F,M)
 xlabel('f/HZ')
 ylabel('amplitude')
 title('頻譜圖')
end
end

Python的fftlw函數

輸入與matlab的略有點不同，分別是采樣頻率、信號序列、是否作圖，輸出與matlab的函數一致。

import numpy as np
from scipy.fftpack import fft,ifft
import matplotlib.pyplot as plt
def fftlw(Fs,y,draw):
 '''
 Parameters
 ----------
 Fs : 采樣頻率
 y :  信號序列
 draw :1為畫頻譜圖，0為不畫
 Returns
 -------
 f : 頻率
 M : 幅值
 '''
 L=len(y)  #采樣點數
 f = np.arange(int(L / 2)) * Fs / L #頻率
 #M = np.abs(np.fft.fft(y))*2/L#采用numpy.fft.fft()函數并歸一化
 M = np.abs((fft(y))) *2/L #采用scipy.fftpack.fft()函數并歸一化
 M = M[0:int(L / 2)] #取單邊譜
 M[0]=M[0]/2#常量除以2

 if draw==1:#可視化
  plt.figure()
  plt.rcParams['font.sans-serif']=['SimHei']
  plt.rcParams['axes.unicode_minus'] = False
  plt.plot(f,M)
  plt.xlabel('f/HZ')
  plt.ylabel('amplitude')
  plt.title('頻譜圖')
 return f,M

構造簡單的信號對比兩種語言fftlw效果

舉個例子，構造如下信號驗證所寫函數的正確性：

y=3+t⋅sin(2πt⋅100)+3⋅sin(2πt⋅200)

其中，包括常數項，周期項和趨勢項，理論上該信號的頻率應該為0Hz、100Hz、200Hz（具體怎么算的補一補書知識）。在這里，我設置采樣頻率 fs=10000，產生10000個數據點，時域圖如下：

Matlab調用fftlw函數的主函數

fs=10000;%采樣頻率
x=0:1/fs:(10000-1)/fs;%時間序列
y=sin(2*pi*x*100).*x+3*sin(2*pi*x*200)+3;  %信號序列
figure%畫時域圖
plot(x,y)
title('時域圖')
xlabel('t/s')
ylabel('amplitude')
[f,m]=fftlw(x,y,1);%快速傅里葉變化并畫頻譜圖

得到的頻譜圖如下：發現0Hz、100Hz、200Hz處的幅值分別為3，0.5，3。0Hz與200Hz處的幅值完美對應時域中常數項與s i n ( 2 π t ⋅ 200 ) 的系數；而100Hz項sin(2πt⋅200)的系數不是常數而是t，且時間是0-1s，該項傅里葉變化得到的是該段時間內的平均幅值，也就是0.5。

Python調用fftlw函數的主函數
直接加在def fftlw()的后文調用他就行。

Fs=10000 #采用頻率
L=10000  #采樣點數
t=np.arange(0,L/Fs,1/Fs)#時間序列
y=np.sin(2*np.pi*t*100)*t+3*np.sin(2*np.pi*t*200)+3  #信號序列
f,M=fftlw(Fs,y,1)#快速傅里葉變化并畫頻譜圖

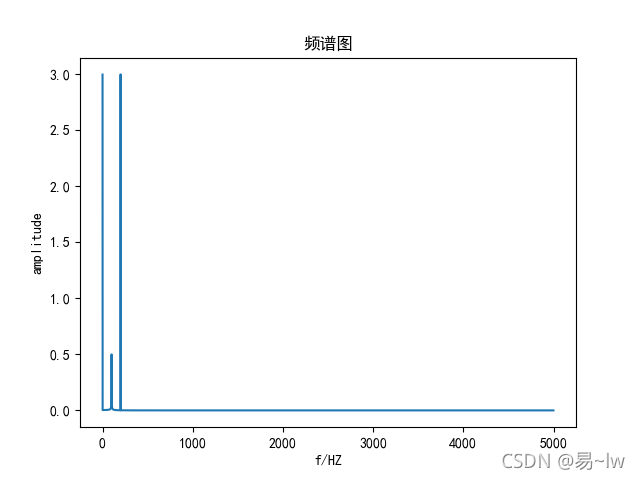

圖和matlab的一模一樣！但是！

采用實際的振動信號對比兩種語言fftlw效果

數據來源于西儲大學轉子實驗臺振動信號，采樣頻率為12000Hz，現取正常狀態下、轉速1796 rpm軸承振動信號1000個點如下。粗略的觀察，有一個低頻信號大概周期為0.035 s，頻率大概 29Hz。

Matlab畫頻譜圖

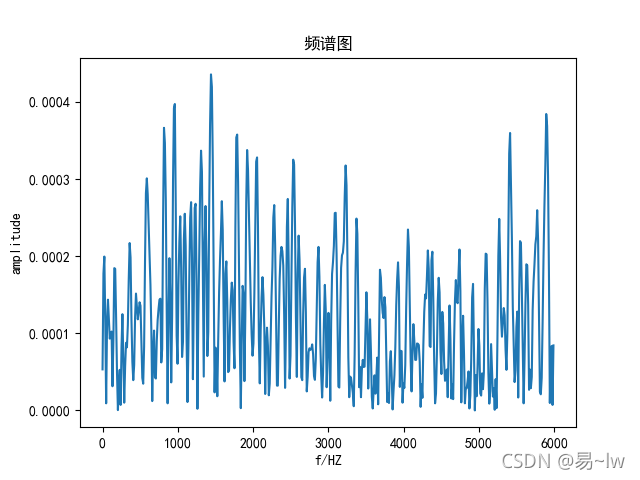

Python畫頻譜圖

python的頻譜圖的幅值與原始數據量級差別較大，與matlab的頻譜圖也毫不相關，可能是底層傅里葉變換的算法不同所致，具體哪個正確還帶進一步考證?。?！
