模板圖片如下：

需識別的圖片如下：

一、模板預處理

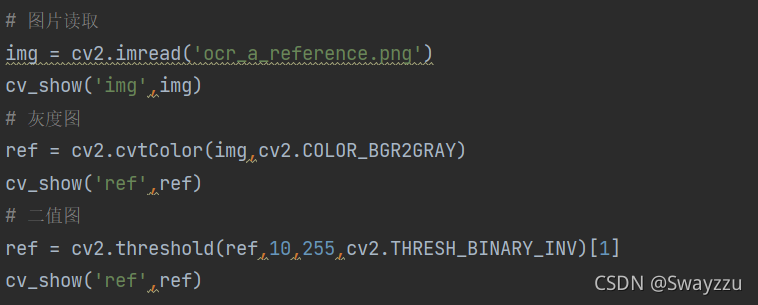

1.將模板設置為二值圖

2.檢測模板的輪廓

3.對模板輪廓排序，并將數字和輪廓一一對應，以字典存儲

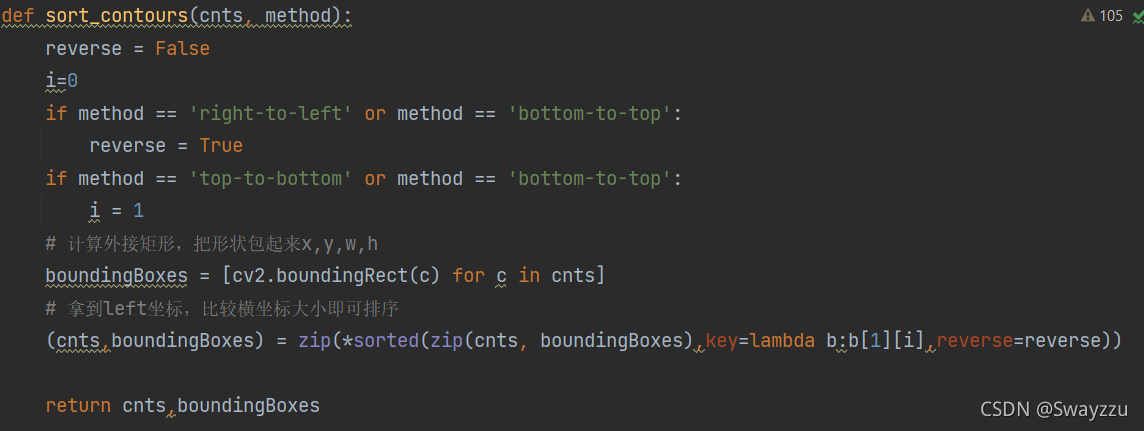

排序的函數如下：

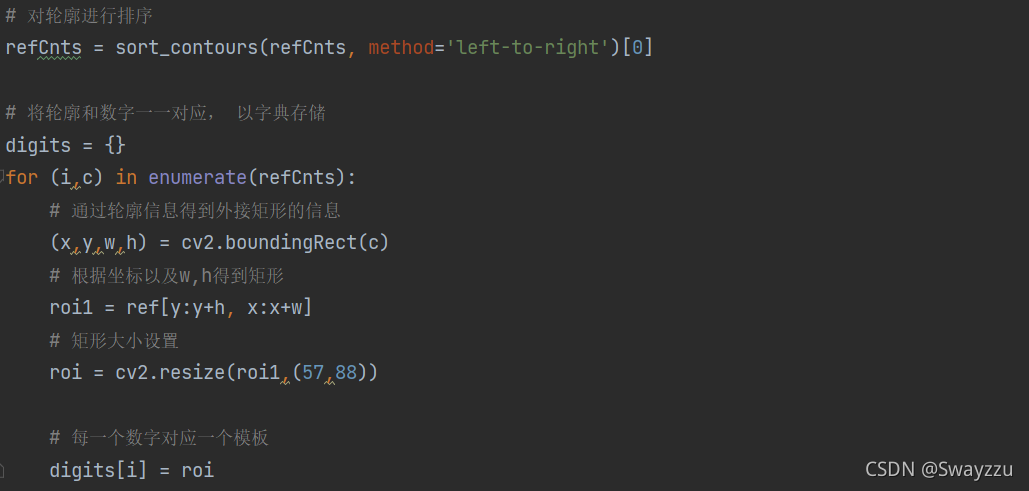

排序并存儲：

4.備注

①每一個數字對應的是二值圖截出來的那個數字圖的矩陣，共10個。

②對每一個數字進行了尺寸的設置，其實多大都行，只要后面匹配計算數值的時候設置成和模板一樣的就行。

二、圖片預處理

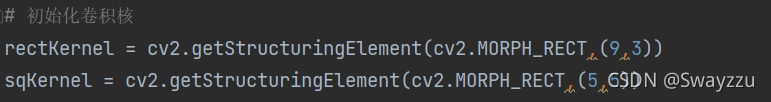

1.初始化卷積核

在后面對圖像進行形態學運算的時候會用到

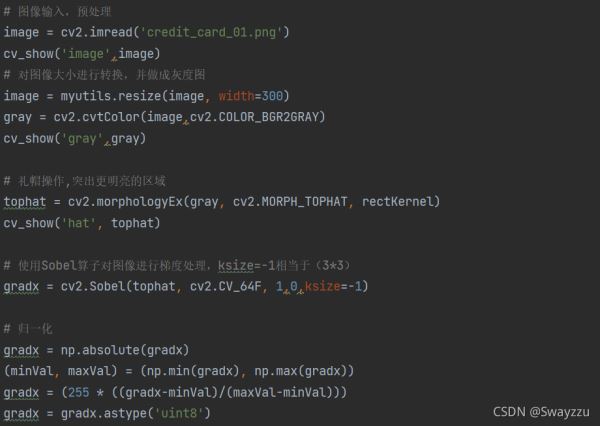

2.圖片預處理第一部分

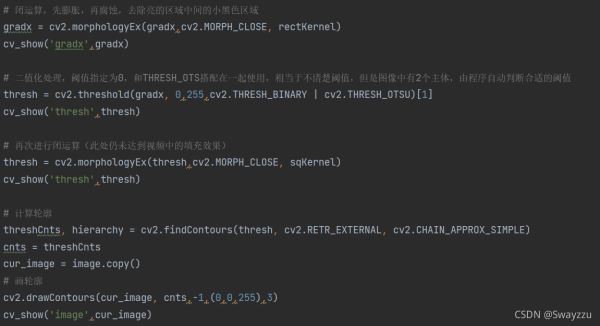

3.圖像預處理第二部分

最終目的是把卡片上面的數字部分的坐標選出來，因此，在圖像處理過程中，只需要把所有輪廓都畫出來，即可，后面會對輪廓進行處理。

三、輪廓處理

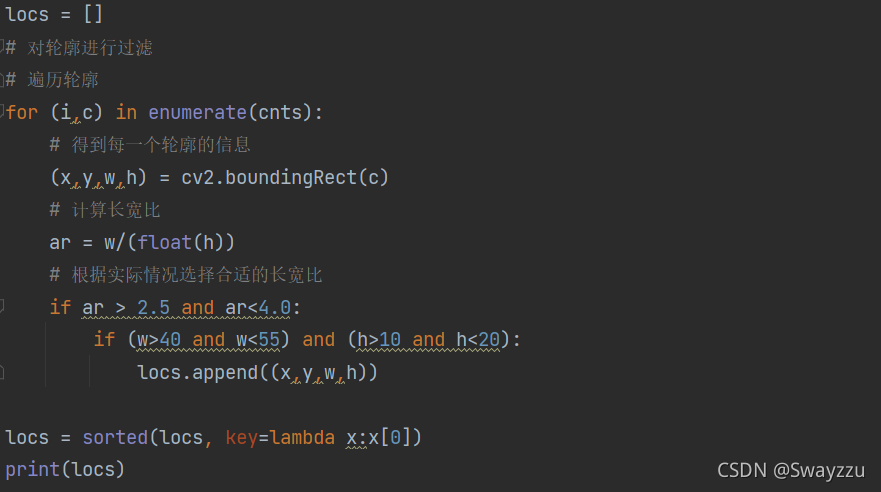

1.大輪廓過濾

由于數字的輪廓是擁有類似的長寬比，因此每一個輪廓的坐標得到的近似矩形，它的長寬比應該是相似的，根據這個特性，選擇出來我們所需要的大輪廓，并把坐標及長寬信息以元組形式保存起來。

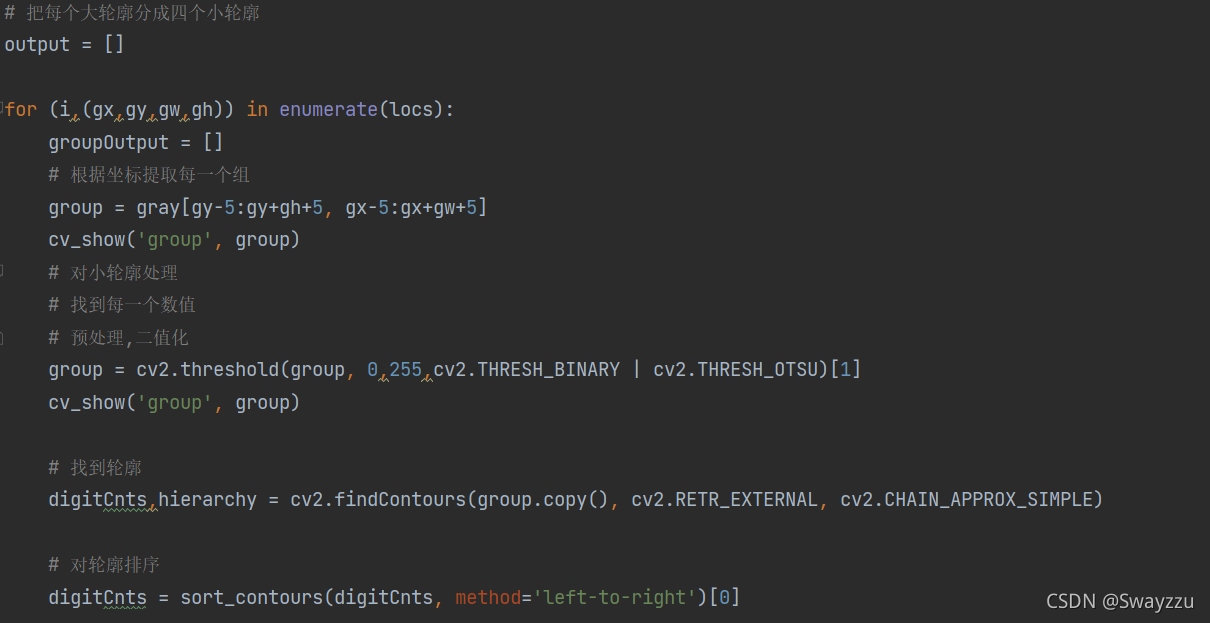

2.小輪廓分割

以上的循環， 是把每一個大輪廓（包含4個數字）切割成4個小輪廓，每一個數字一個輪廓。同樣使用切割大輪廓的方法并按照輪廓的橫坐標進行排序。

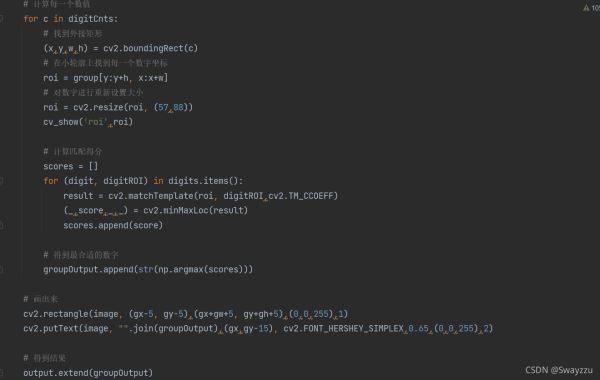

在上面的循環內，繼續補充下面的循環：

以上的循環是在上一個大循環之內的。是對于每一個數值進行計算。通過找到矩形，并設置成和模板一樣的大小，和模板進行匹配，得到分?jǐn)?shù)。選擇分?jǐn)?shù)最高的那個結果的索引作為結果，索引其實就是那個目標數字。

最后直接在原圖上畫出來框，并把數字填上去，位置相對于卡片數字有一個15的位移。

以上就是python計算機視覺opencv卡號識別示例詳解的詳細內容，更多關于python計算機視覺opencv卡號識別的資料請關注本站其它相關文章！
