相信對使用過 Redis 的人來說，數據類型 List 是不會陌生的吧。大多數人需要實現一個隊列時候，首選的就是 List 了。但是其實 Redis 的 List 類型有多種實現方式。這篇文章就是介紹其中一種實現 ziplist - 壓縮列表。

源碼解讀

一如既往，關于 ziplist 的定義和實現還是放在一對文件中，分別是 ziplist.h 和 ziplist.c。在 ziplist.c 文件的頭部有著這么一段注釋介紹什么是 ziplist。

ziplist 是一個經過特殊編碼的雙向鏈表，旨在提高內存效率。 它存儲字符串和整數值，其中整數被編碼為實際整數而不是一系列字符。 它允許在 O(1) 時間內在列表的任一側進行推送和彈出操作。 但是，由于每個操作都需要重新分配 ziplist 使用的內存，因此實際復雜性與 ziplist 使用的內存量有關。

從這段話得到：對于不同的數據類型有著不同的編碼方式，理解為會對數據進行壓縮，從而達到減少內存使用的目的。但是隨著存儲的 value 數據級增加，使用 ziplist 所付出的代價也隨之增加。

ziplist 布局

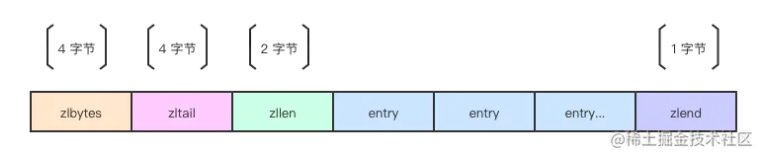

ziplist 是一個特殊雙向鏈表，不像普通的鏈表使用前后指針關聯在一起，它是存儲在連續內存上的。整體的結構布局如下圖：

• zlbytes: 32 位無符號整型，記錄 ziplist 整個結構體的占用空間大小。當然了也包括 zlbytes 本身。這個結構有個很大的用處，就是當需要修改 ziplist 時候不需要遍歷即可知道其本身的大小。 這個 SDS 中記錄字符串的長度有相似之處，這些好的設計往往在平時的開發中可以采納一下。
• zltail: 32 位無符號整型, 記錄整個 ziplist 中最后一個 entry 的偏移量。所以在尾部進行 POP 操作時候不需要先遍歷一次。
• zllen: 16 位無符號整型, 記錄 entry 的數量， 所以只能表示 2^16。但是 Redis 作了特殊的處理：當實體數超過 2^16 ,該值被固定為 2^16 - 1。 所以這種時候要知道所有實體的數量就必須要遍歷整個結構了。
• entry: 真正存數據的結構。
• zlend: 8 位無符號整型, 固定為 255 。為 ziplist 的結束標識。

entry 節點

每個 entry 都包含兩條信息的元數據為前綴。 第一元數據用來存儲前一個 entry 的長度，以便能夠從后向前遍歷列表。 第二元數據是表示 entry 的編碼形式。 用來表示 entry 類型，整數或字符串，在字符串的情況下，它還表示字符串有效的長度。

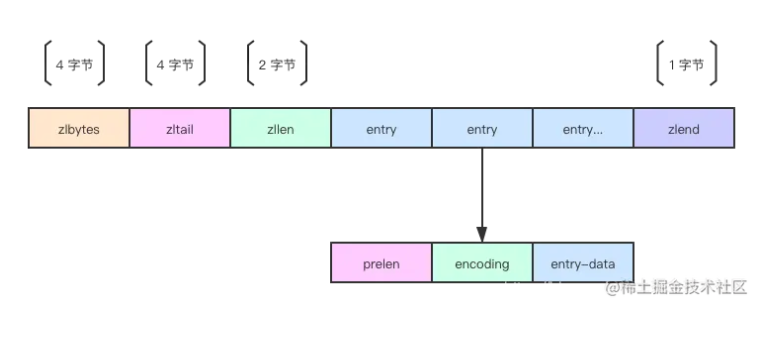

所以一個完整的 ziplist 是這樣存儲的：

prelen

記錄前一個 entry 的長度。若前一個 entry 的長度小于 254 , 則使用 1 個字節的 8 位無符號整數來表示。

若前一個 entry 長度大于等于 254，則使用 5 個字節來表示。第 1 個字節固定為 254 (FE) 作為標識，剩余 4 字節則用來表示前一個 entry 的實際大小。

所以兩種情況下的 entry 結構如下所示：

1. 前一個 entry 大小不超過 253。
<prevlen from 0 to 253> <encoding> <entry>
2. 前一個 entry 大小超過 253。
0xFE <4 bytes unsigned little endian prevlen> <encoding> <entry>

encoding 編碼

entry 的編碼字段取決于具體值的內容，分為字符串、數字兩種類型單獨處理。

一、當 entry 是字符串時，有 3 種編碼方式。編碼第 1 個字節的前 2 位將保存用于存儲字符串長度的編碼類型，后面是字符串的實際長度。

1. 長度小于或等于 63 字節（6 位）的字符串值。 “pppppp”表示無符號的 6 位數據長度。
|00pppppp| - 1 byte
2. 長度小于或等于 16383 字節（14 位）的字符串值。14 位的數據采用  big endian 存儲。
big endian 是一種字節序方式，有Little-Endian、Big-Endian兩種。
|01pppppp|qqqqqqqq| - 2 bytes
3. 長度大于或等于 16384 字節的字符串值。
采用 big endian 存儲且可表示的字符串長度最大2^32-1，所以第一個字節沒有用到，所以低6位沒有用，所以都是0。
|10000000|qqqqqqqq|rrrrrrrr|ssssssss|tttttttt| - 5 bytes

二、當 entry 是整數時，有 6 種編碼方式。前 2 位都固定為 1，接下來的 2 位用于指定將在此標頭后存儲哪種類型的整數。

與 ziplist 標頭一樣，所有整數都以 Little-Endian 序表示，即使此代碼是在 Big-Endian 系統中編譯的。

1. 整數編碼為 int16_t（2 字節）。
|11000000| - 3 bytes
2. 整數編碼為int32_t（4個字節）。
|11010000| - 5 bytes
3. 整數編碼為 int64_t（8 字節）。
|11100000| - 9 bytes
4. 整數編碼為24位帶符號（3個字節）。
|11110000| - 4 bytes
5. 整數編碼為 8 位有符號（1 字節）。
|11111110| - 2 bytes
6. 0到12的無符號整數。編碼后的值實際上是1到13，因?yàn)?000和1111不能用，所以要從編碼后的4位值中減去1才能得到正確的值。
|1111xxxx| - (with xxxx between 0001 and 1101) immediate 4 bit integer

三、結尾編碼標識

1. 表示 ziplist 結尾的標識。
|11111111|

總結

• ziplist 為了節省內存，采用了緊湊的連續存儲。所以在修改操作下并不能像一般的鏈表那么容易，需要從新分配新的內存，然后復制到新的空間。
• ziplist 是一個雙向鏈表，可以在時間復雜度為O(1)從下頭部、尾部進行pop或push。
• 可能會出現連鎖更新現象。

其實使用中并沒有直接操作這種數據結構，但是可以設置何種情況下使用它?？梢栽?Redis 的配置文件中進行設置。

如有以下可選設置項：

• hash-max-ziplist-entries：hash 類型元素?cái)?shù)量超過指定數據后時候。使用 hash 存儲， 否則使用壓縮表。
• hash-max-ziplist-value： hash 類型元素長度超過指定數據后時候。 使用 hash 存儲，否則使用壓縮鏈表。
• zset-max-ziplist-entries：zset 類型 壓縮列表 ziplist 最大限制元素?cái)?shù)。超過指定值將會使用跳表 skiplist + dict 來存儲。
• zset-max-ziplist-value：set 類型 壓縮列表 ziplist 最大限制大小。超過指定將會使用跳表 skiplist+dict 來存儲。

到此這篇關于Redisziplist壓縮列表的源碼解析的文章就介紹到這了,更多相關Redisziplist壓縮列表內容請搜索本站以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持本站！
