MySQL Router的安裝部署
01 MySQL Router介紹
前面的文章中，我們說了ReplicaSet的基本概念MySQL Shell工具以及如何使用MySQL Shell搭建Innodb Replicaset。今天我們來看InnoDB ReplicaSet部署過程中的另一個重要組件MySQL Router。
MySQL Router是什么？

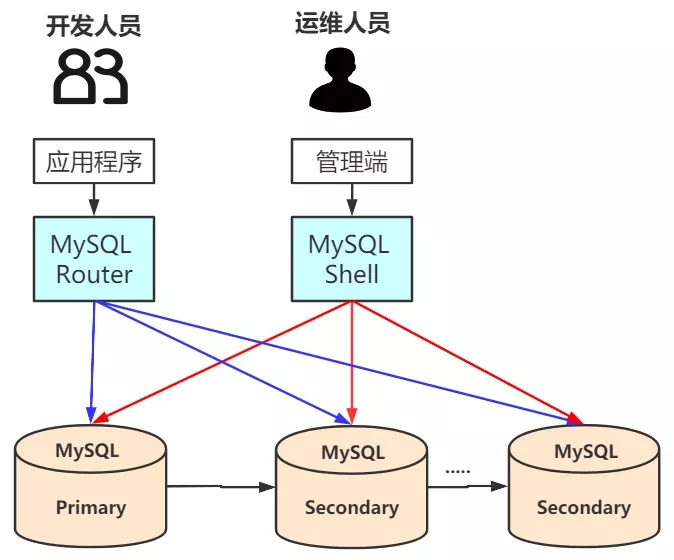

為了更好的理解Innodb Replicaset，我們把之前的那張圖搬遷過來，如下：
通過上面的圖，不難看出，MySQL Router是應用程序連接的入口，它的存在，讓底層的架構對應用程序透明，應用程序只需要連接MySQL Router就可以和底層的數據庫打交道，而數據庫的主從架構，都是記錄在MySQL Router的原信息里面的。
版本
MySQL Router是MySQL官方的一款輕量級的高性能中間件，它介于應用程序和MySQL Server之間，應用程序通過連接MySQL Router和底層的MySQL Server之間通信，它對應用程序是透明的。官方文檔建議搭配MySQL8.0或者M(jìn)ySQL5.7的Server使用。目前最新的版本是MySQL Router 8，如果您使用過MySQL Router的2.0或者2.1版本，強烈建議升級到MySQL Router 8。
MySQL Router特點？
1、對應用透明。MySQL Router要做到對應用透明，它必須連接底層的MySQL，并知道當前哪個節點是Primary，這樣，才能夠在發生故障的時候進行故障轉移。
2、使用場景?；谶@個特性，它可以用在Innodb Cluster、Innodb Replicaset或者M(jìn)GR的環境中。
3、MySQL Router會保留在線的MySQL實例的緩存列表，或者已經配置好的Innodb Cluster集群的拓?fù)潢P(guān)系，除此啟動的時候,這些信息將從MySQL Router的配置表中獲取。
4、為保證緩存中的元信息能夠得到即時更新，MySQL Router需要保證至少能夠和集群中的一個正常節點保持通信，它會從當前實例的Performance_schema表中獲取數據庫的原信息和實時狀態。
5、當集群中和MySQL Router通信的節點關閉時，MySQL Router會嘗試訪問集群中的其他節點。并重新獲取相關元數據信息。
02 MySQL Router的安裝部署
為了獲取更好的性能，通常情況下，MySQL Router會和應用程序部署在一起，這通常是基于下面的考慮：
1、可以通過socket套接字連接到MySQL Router，而不是tcp/ip方法
2、減少了網絡上的延時
3、可以配置指定的賬戶來訪問數據庫，例如myapp@'host'而不是類似myapp@'%'這種全網段的賬號，有利于提升安全性
4、通常，相比數據庫服務器，應用服務器更容易擴展。

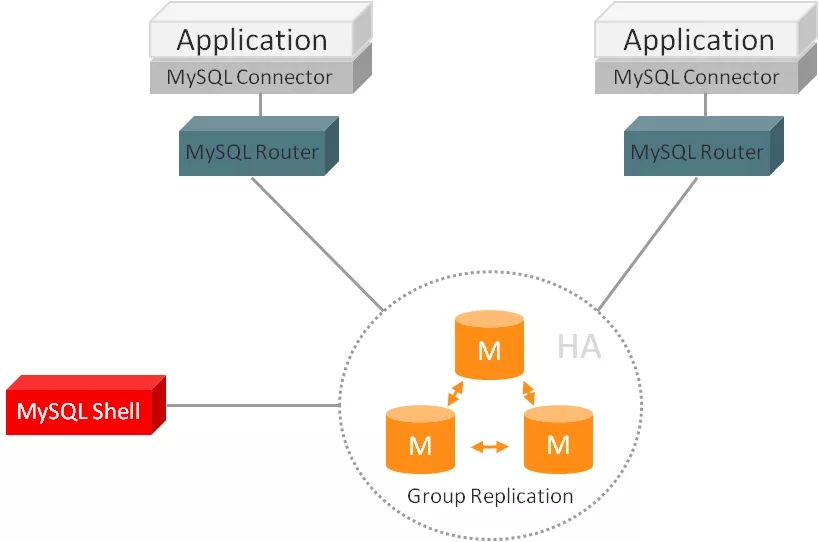

官方給的部署架構圖如下：
下載安裝過程：
1、直接登錄官網下載MySQL Router的對應版本。
https://downloads.mysql.com/archives/router/
2、下載完成之后，解壓，以8.0.20為例，由于是tar.xz格式的文件，解壓命令如下：
xz -d xxx.tar.xz （解壓成tar格式）
tar xvf xxx.tar （即可）
接下來就是初始化過程了，初始化的時候，需要我們的MySQL Server部署完畢，在之前的文章中，我們已經部署好了一個Innodb Replicaset架構，它有一主一從，IP地址分別是：
192.168.1.10 5607 Primary
192.168.1.20 5607 Secondary
初始化過程：
1、利用初始化命令初始化MySQL Router：
mysqlrouter --bootstrapsuperdba@'10.13.3.129':5607 --directory/data1/yazhou5/mysql/mysql-router --conf-use-sockets --accountrouterfriend --account-createalways
這里，需要解釋一下其中的幾個參數：
--bootstrap 代表引導的實例，后面接一個連接信息的URL； --directory代表生成的配置目錄 --conf-use-sockets代表是否啟用套接字連接(是否生成套接字文件) --account代表初始化后MySQLRouter使用什么賬號連接MySQLServer --account-create代表賬號創建策略，always代表只有在account不存在的時候才進行bootstrap操作
這個命令敲下去之后，返回報錯信息如下：
Error:Youarebootstrapingasasuperuser. Thiswillmakealltheresultfiles(configetc.)privatelyownedbythesuperuser. Pleaseuse--user=usernameoptiontospecifytheuserthatwillberunningtherouter. Use--user=rootifthisreallyshouldbethesuperuser.
系統檢測到我們使用root賬號來進行的MySQL Router初始化，提示我們?nèi)绻褂胷oot操作，需要在最后面補充--user=root
2、補充--user=root之后，重新執行命令，結果如下：
[rootmysql-router]#/usr/local/mysql-router-8.0.20/bin/mysqlrouter--bootstrapsuperdba@10.185.13.195:5607--directory/data1/yazhou5/mysql/mysql-router--conf-use-sockets--accountrouterfriend--account-createalways--user=root--force PleaseenterMySQLpasswordforsuperdba:#這里輸入我們已知的superdba賬號密碼 #BootstrappingMySQLRouterinstanceat'/data1/yazhou5/mysql/mysql-router'... PleaseenterMySQLpasswordforrouterfriend:#這里創建新的account賬號的密碼 -Creatingaccount(s) -Verifyingaccount(usingittorunSQLqueriesthatwouldberunbyRouter) -Storingaccountinkeyring -Adjustingpermissionsofgeneratedfiles -Creatingconfiguration/data1/yazhou5/mysql/mysql-router/mysqlrouter.conf #MySQLRouterconfiguredfortheInnoDBReplicaSet'yeyz_test' AfterthisMySQLRouterhasbeenstartedwiththegeneratedconfiguration $/usr/local/mysql-router-8.0.20/bin/mysqlrouter-c/data1/yazhou5/mysql/mysql-router/mysqlrouter.conf thecluster'yeyz_test'canbereachedbyconnectingto: ##MySQLClassicprotocol -Read/WriteConnections:localhost:6446,/data1/yazhou5/mysql/mysql-router/mysql.sock -Read/OnlyConnections:localhost:6447,/data1/yazhou5/mysql/mysql-router/mysqlro.sock ##MySQLXprotocol -Read/WriteConnections:localhost:64460,/data1/yazhou5/mysql/mysql-router/mysqlx.sock -Read/OnlyConnections:localhost:64470,/data1/yazhou5/mysql/mysql-router/mysqlxro.sock
可以看到，提示我們輸入兩次密碼之后，bootstrap的操作就算成功了。
3、此時我們進入?yún)?shù)中指定的--directory目錄中，查看生成的初始化文件，可以看到：
drwx------2rootroot4096Apr1223:15data drwx------2rootroot4096Apr1223:15log -rw-------1rootroot1532Apr1223:15mysqlrouter.conf -rw-------1rootroot104Apr1223:15mysqlrouter.key drwx------2rootroot4096Apr1223:15run -rwx------1rootroot353Apr1223:15start.sh -rwx------1rootroot209Apr1223:15stop.sh
生成了一些配置文件和啟停腳本，我們打開這個配置文件mysqlrouter.conf看看內容：
#FileautomaticallygeneratedduringMySQLRouterbootstrap [DEFAULT] user=root logging_folder=/data1/yazhou5/mysql/mysql-router/log runtime_folder=/data1/yazhou5/mysql/mysql-router/run data_folder=/data1/yazhou5/mysql/mysql-router/data keyring_path=/data1/yazhou5/mysql/mysql-router/data/keyring master_key_path=/data1/yazhou5/mysql/mysql-router/mysqlrouter.key connect_timeout=15 read_timeout=30 dynamic_state=/data1/yazhou5/mysql/mysql-router/data/state.json [logger] level=INFO [metadata_cache:yeyz_test] cluster_type=rs router_id=1 user=routerfriend metadata_cluster=yeyz_test ttl=0.5 auth_cache_ttl=-1 auth_cache_refresh_interval=2 [routing:yeyz_test_rw] bind_address=0.0.0.0 bind_port=6446 socket=/data1/yazhou5/mysql/mysql-router/mysql.sock destinations=metadata-cache://yeyz_test/?role=PRIMARY routing_strategy=first-available protocol=classic [routing:yeyz_test_ro] bind_address=0.0.0.0 bind_port=6447 socket=/data1/yazhou5/mysql/mysql-router/mysqlro.sock destinations=metadata-cache://yeyz_test/?role=SECONDARY routing_strategy=round-robin-with-fallback protocol=classic [routing:yeyz_test_x_rw] bind_address=0.0.0.0 bind_port=64460 socket=/data1/yazhou5/mysql/mysql-router/mysqlx.sock destinations=metadata-cache://yeyz_test/?role=PRIMARY routing_strategy=first-available protocol=x [routing:yeyz_test_x_ro] bind_address=0.0.0.0 bind_port=64470 socket=/data1/yazhou5/mysql/mysql-router/mysqlxro.sock destinations=metadata-cache://yeyz_test/?role=SECONDARY routing_strategy=round-robin-with-fallback protocol=x
4、分析生成的配置文件，不難發現，MySQL Router配置了4個端口，分別是6446、6447、64460、64470和對應的套接字文件。
當然，我們可以通過一些參數的配置改變默認的端口和套接字，例如：
--conf-use-sockets：（可選）為所有四種連接類型啟用UNIX域套接字，。 --conf-skip-tcp：（可選）禁用TCP端口，如果只希望使用套接字，則可以通過--conf-use-sockets傳遞該選項。 --conf-base-port：（可選）更改端口范圍，而不使用默認端口。默認為6446。 --conf-bind-address：（可選）更改每個路由的bind_address值。
5、使用命令在本地啟動MySQL Router，指定本地生成的配置文件，命令如下：
[root@mysql-router]#/usr/local/mysql-router-8.0.20/bin/mysqlrouter-c/data1/yazhou5/mysql/mysql-router/mysqlrouter.conf&
啟動之后，我們使用剛才創建的routerfriend賬號以及6446這個讀寫端口來連接MySQL Router：
[root@mysql-router]#mysql-urouterfriend-h127.0.0.1-P6446-p Enterpassword: WelcometotheMySQLmonitor.Commandsendwith;or\g. YourMySQLconnectionidis95696 Serverversion:8.0.19MySQLCommunityServer-GPL Copyright(c)2000,2013,Oracleand/oritsaffiliates.Allrightsreserved. OracleisaregisteredtrademarkofOracleCorporationand/orits affiliates.Othernamesmaybetrademarksoftheirrespective owners. Type'help;'or'\h'forhelp.Type'\c'toclearthecurrentinputstatement. routerfriend@127.0.0.1[(none)]23:42:00> routerfriend@127.0.0.1[(none)]23:42:01>select@@port; +--------+ |@@port| +--------+ |5607| +--------+ 1rowinset(0.00sec)
我們通過6446端口連接MySQL Router之后，然后在MySQL Router中執行select @@port命令查看當前的端口號信息，可以看到，返回值是5607，說明MySQL Router已經幫我們路由到了底層的MySQL Server上面。
這個routerfriend賬號的權限可能不夠，我們也可以換成superdba的高權限賬號去連接mysqlrouter，這樣就可以對MySQL Server中的庫表進行讀寫操作。
03 查看MySQL Router的元信息
MySQL Router搭建完畢后，可以通過查看元信息庫mysql_innodb_cluster_metadata里面的表信息，包含cluster表、router表、以及instances表，對應的如下：
superdba@127.0.0.1[mysql_innodb_cluster_metadata]23:51:20>select*frominstances;
+-------------+--------------------------------------+--------------------+--------------------------------------+--------------------+----------------------------------------+------------+-------------+
|instance_id|cluster_id|address|mysql_server_uuid|instance_name|addresses|attributes|description|
+-------------+--------------------------------------+--------------------+--------------------------------------+--------------------+----------------------------------------+------------+-------------+
|1|94d5f935-990e-11eb-8832-fa163ebd2444|192.168.1.10:5607|0609f966-690f-11eb-bd89-fa163ebd2444|192.168.1.10:5607|{"mysqlClassic":"192.168.1.10:5607"}|{}|NULL|
|2|94d5f935-990e-11eb-8832-fa163ebd2444|192.168.1.20:5607|c6ba0bf0-6d4d-11eb-aa4b-b00875209c1c|192.168.1.20:5607|{"mysqlClassic":"192.168.1.20:5607"}|{}|NULL|
+-------------+--------------------------------------+--------------------+--------------------------------------+--------------------+----------------------------------------+------------+-------------+
2rowsinset(0.00sec)
superdba@127.0.0.1[mysql_innodb_cluster_metadata]23:51:30>
superdba@127.0.0.1[mysql_innodb_cluster_metadata]23:51:30>select*fromclusters;
+--------------------------------------+--------------+--------------------+---------+------------------------------------------------+--------------+--------------+----------------+
|cluster_id|cluster_name|description|options|attributes|cluster_type|primary_mode|router_options|
+--------------------------------------+--------------+--------------------+---------+------------------------------------------------+--------------+--------------+----------------+
|94d5f935-990e-11eb-8832-fa163ebd2444|yeyz_test|DefaultReplicaSet|NULL|{"adopted":0,"opt_gtidSetIsComplete":false}|ar|pm|NULL|
+--------------------------------------+--------------+--------------------+---------+------------------------------------------------+--------------+--------------+----------------+
1rowinset(0.00sec)
superdba@127.0.0.1[mysql_innodb_cluster_metadata]23:51:57>
superdba@127.0.0.1[mysql_innodb_cluster_metadata]23:51:58>select*fromrouters;
+-----------+-------------+--------------+-------------+---------+---------------------+------------------------------------------------------------------------------------------------------------------------------+--------------------------------------+---------+
|router_id|router_name|product_name|address|version|last_check_in|attributes|cluster_id|options|
+-----------+-------------+--------------+-------------+---------+---------------------+------------------------------------------------------------------------------------------------------------------------------+--------------------------------------+---------+
|1||MySQLRouter|10.13.3.129|8.0.20|2021-04-1223:52:29|{"ROEndpoi
還可以從表中查看當前的primary節點信息，primary_master字段為1的，即為primary節點。
superdba@127.0.0.1[mysql_innodb_cluster_metadata]23:52:29>select*fromasync_cluster_members;
+--------------------------------------+---------+-------------+--------------------+----------------+------------------------------------------------------------------------------------------------------------------+
|cluster_id|view_id|instance_id|master_instance_id|primary_master|attributes|
+--------------------------------------+---------+-------------+--------------------+----------------+------------------------------------------------------------------------------------------------------------------+
|94d5f935-990e-11eb-8832-fa163ebd2444|2|1|NULL|1|{"instance.address":"192.168.1.10:5607","instance.mysql_server_uuid":"0609f966-690f-11eb-bd89-fa163ebd2444"}|
|94d5f935-990e-11eb-8832-fa163ebd2444|3|1|NULL|1|{"instance.address":"192.168.1.10:5607","instance.mysql_server_uuid":"0609f966-690f-11eb-bd89-fa163ebd2444"}|
|94d5f935-990e-11eb-8832-fa163ebd2444|3|2|1|0|{"instance.address":"192.168.1.20:5607","instance.mysql_server_uuid":"c6ba0bf0-6d4d-11eb-aa4b-b00875209c1c"}|
+--------------------------------------+---------+-------------+--------------------+----------------+------------------------------------------------------------------------------------------------------------------+
3rowsinset(0.01sec)
以上就是MySQL Router的安裝部署的詳細內容，更多關于MySQL Router的資料請關注本站其它相關文章！
